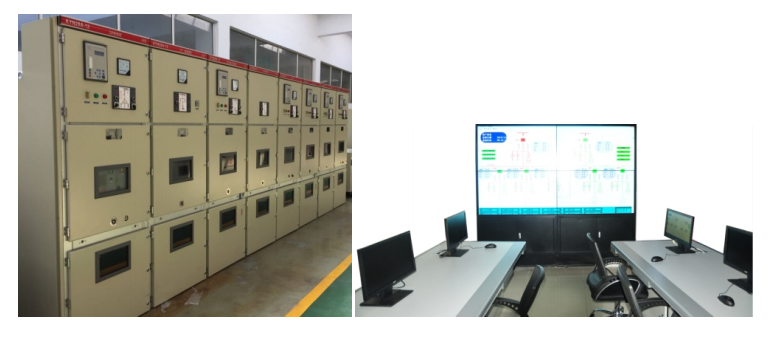

一、設備外觀

二、設備概述

LGY-GP06A型軌道交通供配電技術成套實訓設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》、《地鐵供配電》、《地鐵牽引技術》等課程教學內容，結合實際配電系統而設計的實訓教學設備。LGY-GP06A型軌道交通供配電技術成套實訓設備含多種KYN28A-12和GCK等高低壓電氣控制柜組成多種配電線路。改變了屏式演試模式，貼近工程現場。

隨著國家大力支持城市軌道交通的發展和新的軌道交通技術廣泛應用。城市軌道交通供配電設備的需求也不斷增加，這就使得城市軌道交通供配電設備裝配、維護、智能化運行和安全運行、操作等專業的職業技術人員的需求也不斷增加。這種不斷增長的需求，促使職業教育領域的職業院校和職業技能上崗培訓需要大量的“城市軌道交通供配電設備實訓考核成套設備”。

LGY-GP06A型軌道交通供配電技術成套實訓設備標準配置是由車站供電系統和軌道交通直流牽引供電系統、電力調度控制系統等三部分組成，其中車站供電系統包括高壓進線柜、高壓計量柜、高壓PT柜、高壓出線柜、變壓器、低壓計量柜、低壓進線柜、低壓補償柜、低壓出線柜、負載柜等柜體組成；直流牽引供電系統包括整流變壓器、整流柜、直流進線柜、直流饋線柜、直流聯絡柜、隔離開關柜、負載模擬柜、回流柜等柜體組成。電力調度控制系統包括正版組態軟件、商用計算機、通訊模塊等組成

供電方式參照北京地鐵4號線的供電方式，模擬真實地鐵牽引供電設備。可完成車站通風、排水、消防、電梯、照明、閘機、其他設施供電。

采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。

LGY-GP06A型軌道交通供配電技術成套實訓設備適用于電力、電氣、自動化、鐵道交通、建筑電氣、工民建等電專業及非電專實訓教學。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：25 kw

3、工作環境：1） 溫度：-10℃～+40℃   2） 相對濕度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:6000kg

5、外形尺寸：寬×深×高=尺寸：800mm×1500mm×2350mm(一臺高壓柜)6800mm×800mm×2000mm(一臺低壓柜)+2400mm*800mm+1200mm(負載柜)

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
