LGY-DY05型高低壓供配電成套系統教學培訓考核裝置

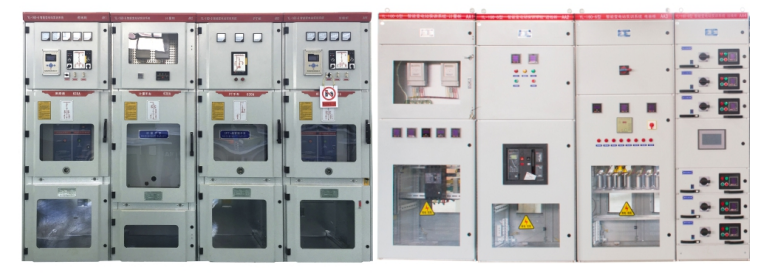

一、設備外觀

二、設備概述
LGY-DY05型高低壓供配電成套系統教學培訓考核裝置是根據《配電技術》、《微機繼電保護技術》、《建筑供配電》、《發配電自動控制技術》、《電力自動化技術》等課程教學內容,結合實際配電系統而設計的實訓教學設備。LG-160-5型高低壓供配電成套系統含KYN28、GCK等高低壓配電柜組成典型的供配電線路,10KV/0.4 KV電壓等級的配電柜。改變了屏式演試模式,貼近工程現場。
隨著電力自動化技術的廣泛應用。電力自動化供配電設備的需求也不斷增加,這就使得智能化供配電設備裝配、維護、智能化運行和安全運行、操作等專業的職業技術人員的需求也不斷增加。這種不斷增長的需求,促使職業教育領域的職業院校和職業技能上崗培訓需要大量教學用“電力自動化供配電設備實訓考核成套設備”。
LGY-DY05型高低壓供配電成套系統教學培訓考核裝置標準配置是由10KV高壓配電部分和0.4KV低壓配電兩大部分組成,其中高壓部分(真實柜體,模擬高壓)有進線柜、計量柜、PT柜、出線柜,低壓部分有50KVA干式變壓器(帶防護罩)、進線柜、計量柜、補償柜、出線柜2)、專用模擬負載柜等9個柜體組成。
采用柜式供配電系統,可以使學生建立起良好的職業習慣,全面掌握安全操作要領。
LGY-DY05型高低壓供配電成套系統教學培訓考核裝置適用于電力、電氣、自動化、鐵道交通、建筑電氣、工民建等電專業及非電專實訓教學。
三、技術參數
1、輸入電源:三相五線制AC 380V±10% 50HZ
2、輸入功率:11 kw
3、工作環境:1) 溫度:-10℃~+40℃ 2) 相對濕度:≤90%(+20℃) 3) 海拔高度:≤2000m 4)空氣清潔,無腐蝕性及爆炸性氣體,無導電及能破壞絕緣的塵埃
4、設備重量:3000kg
5、外形尺寸:寬×深×高=尺寸:3200mm×1500mm×2350mm(高壓柜)+3000mm×800mm×2000mm(低壓柜)+1200mm*800mm+1200mm(負載柜)
6、本質安全:具有接地保護、漏電保護功能,安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
