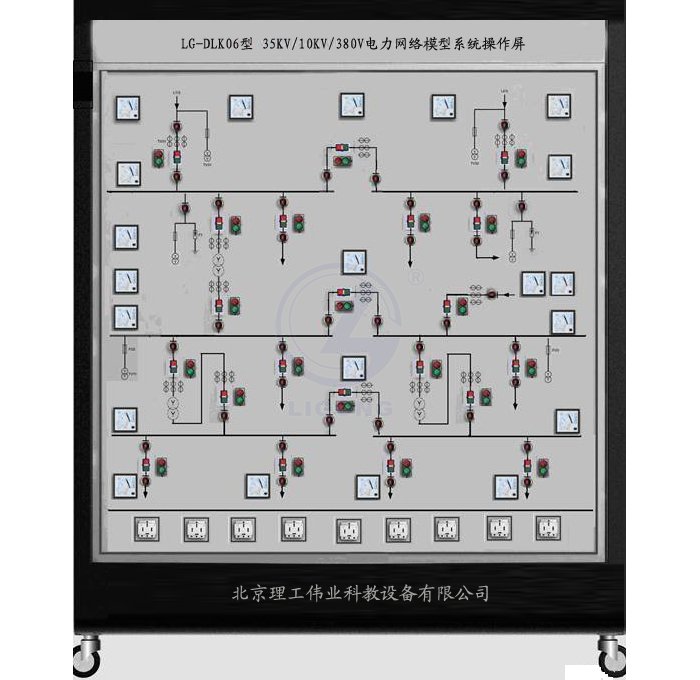

一、LG-DLK06型 35KV/10KV/380V網絡模擬系統操作屏概述
       LG-DLK06型 35KV/10KV/380V網絡模擬系統操作屏是為中等職業學校電工電子、自動化技術等專業針對“供電系統”充分了解認識而開發設計的，系統模擬了35KV到10KV，再由10KV到380V的一種典型供電線路，35KV系統采用雙路進線，母聯分段帶一路饋線連接方式；10KV系統采用一路主變、一路聯絡雙路供電、母聯分段連接方式；380V系統采用兩路主變、母聯分段連接方式；學生可以根據操作規程在模擬屏上進行供電系統模擬操作練習，以熟悉供電網絡的組成和操作要點，各種形式的停送電及倒閘操作的操作程序，對于學生實際技能的培養可以起到良好的效果。

● 我公司大多數科研人員在工廠生產一線從事系統設計、安裝調試、運行維護，又多年從事職教設備開發，真正知道企業需求什么。
● 我們的產品設計理念來自于工礦企業，用我公司的教學設備培養的學生能做到與工廠無縫連接，著重培養學生的動手能力及崗位能力。
● 我們的教師培訓非常有特色，重點項目教學能力進行培訓，我們提供整套設備的技術資料圖紙，有別于很多廠商只提供實驗指導，我們承諾讓老師真正明白設備的組成工作原理及設計規則。
● 我們的產品配套有電力行業仿真軟件。
二、  技術參數
 輸入電源：380V±10%、50Hz
 容量：＜5KVA
 工作環境：溫度－10℃～＋40℃，相對濕度＜85%（25℃），海撥＜4000m
 規格尺寸：1600mm×2000mm×400mm
三、系統特點
 各電壓等級按規定的顏色做出，斷路器有紅、綠燈指示；
 模擬35KV/10KV/380V系統網絡圖；（這是*典型的工廠供電模型，也完全可以根據用戶需要模擬350KV/110KV/10K V供電系統，以下指標按35KV/10KV/380V系統介紹）；
 模擬變配電所采用35KV/10KV雙母線進線；
 變壓器采用2KVA 380V/380V三相干式變壓器模擬；
 斷路器采用交流接觸器模擬；
 35KV、10KV、380V均有母聯；
 斷路器由按扭開關操作；并且有燈光指示；
 隔離開關由轉換開關模擬；
 模擬屏380V可以驅動不高于1000W負載；
