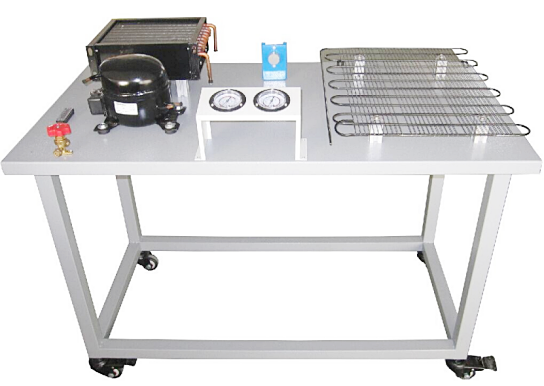

LGZL-W02型制冷管路維修基本技能實訓裝置
LGZL-W02型 制冷管路維修基本技能實訓裝置主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
一、技術參數
1、工作電源：?jiǎn)蜗嗳€ 220V±5％ 50Hz
2、制冷劑：冰箱F-12
3、外形尺寸：1200×600×780mm
4、環境溫度：－10℃ ～40 ℃
5、相對濕度：<85%
6、設備重量：30Kg
二、配置清單（單臺配置）
1、工作電源：?jiǎn)蜗嗳€ 220V±5％ 50Hz
2、制冷劑：冰箱F-12
3、外形尺寸：1200×600×780mm
4、環境溫度：－10℃ ～40 ℃
5、相對濕度：<85%
6、設備重量：30Kg
二、配置清單（單臺配置）
|
序號
|
名稱
|
數量
|
性能描述
|
|
1
|
壓縮機
|
1臺
|
臥式
|
|
2
|
冰箱過濾器
|
1個
|
銅質、管狀
|
|
3
|
冰箱冷凝器
|
1個
|
鐵質噴塑、片式
|
|
4
|
冰箱蒸發器
|
1只
|
鋁質、管式
|
|
5
|
冰箱溫控器
|
1只
|
機械可調
|
|
6
|
高壓表
|
1只
|
指針式
|
|
7
|
低壓表
|
1只
|
指針式
|
|
8
|
視液鏡
|
2只
|
圓鏡直視、銅質外殼
|
|
9
|
銅管
|
1套
|
圓形
|
|
10
|
手閥
|
1只
|
銅質
|
|
11
|
實驗臺架
|
1臺
|
鋼木結構
|
|
12
|
實訓指導書
|
1套
|
與實訓臺配套
|
三、操作工具（單臺配置）
|
序號
|
名稱
|
數量
|
性能描述
|
|
1
|
焊具
|
2只
|
便攜式
|
|
2
|
彎管器
|
1付
|
鋼質
|
|
3
|
擴口器
|
1付
|
鋼質
|
|
4
|
鋼管割刀
|
1把
|
鋼質
|
|
5
|
電鉻鐵
|
1把
|
內熱式
|
|
6
|
烙鐵架
|
1個
|
阻燃
|
|
7
|
剝線鉗
|
1把
|
多用
|
|
8
|
尖嘴鉗
|
1把
|
鋼質、絕緣
|
|
9
|
螺絲刀
|
2套
|
十字、一字各1把
|
|
10
|
真空泵
|
1臺
|
一個實驗室配一臺
|
四、操作實驗
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
