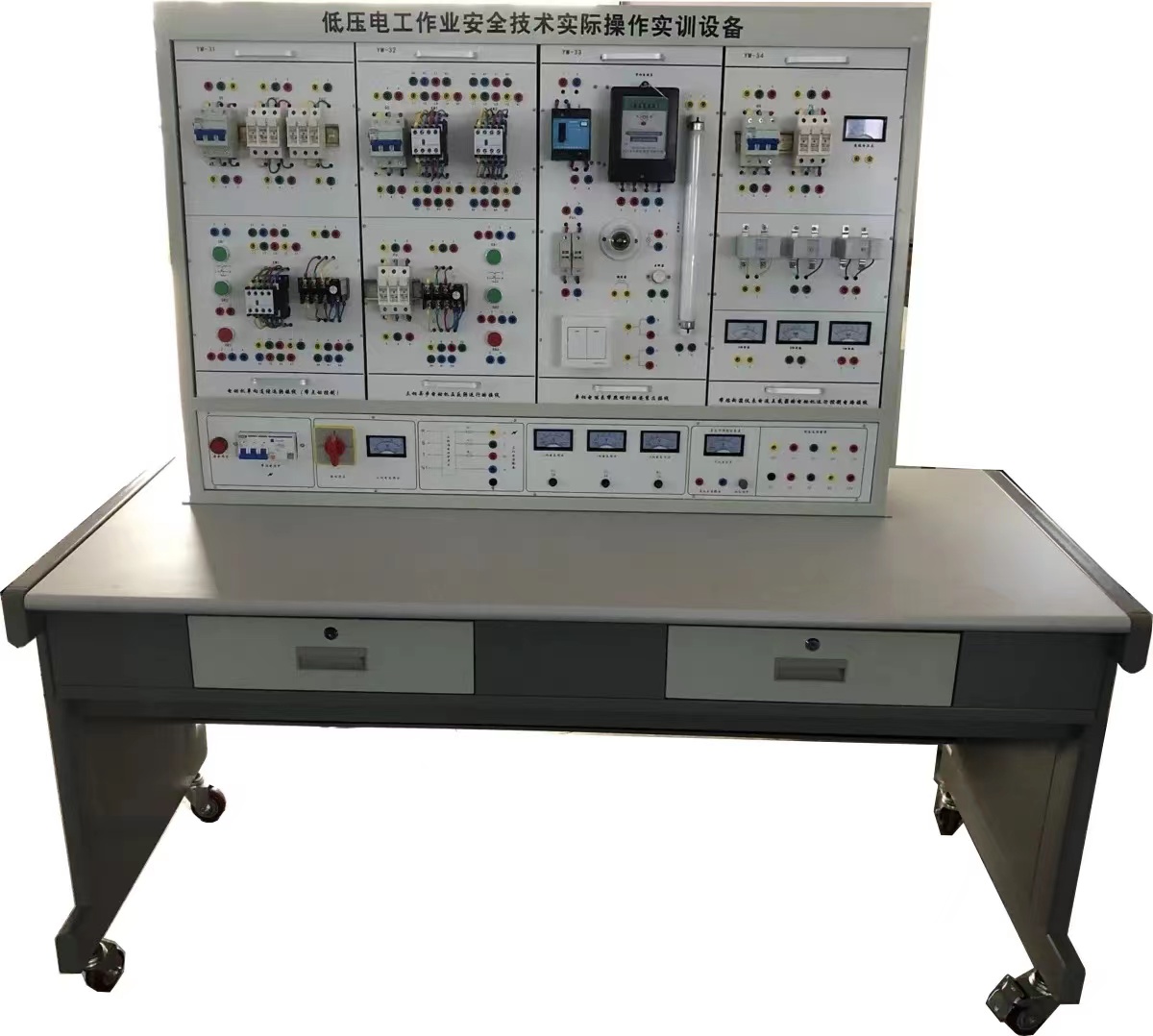

LGWK-08D型低壓電工安全作業實操考核系統
一、概述
本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、 安全消防等，符合初、中級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：長1600mm×寬700mm×高1650mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏 實訓屏為噴塑鋼結構，鋁塑面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，多圈電位器連續調節，輸出電流2A，具有限流保護功能。
（二）實訓掛箱及器材配備
實驗掛箱面板鋼質噴塑
1、LGT-DG01電動機單向連續運轉接線掛箱
2、LGT-DG02三相異步電動機正反轉運行的接線及安全操作掛箱
3、LGT-DG03單相電能表帶照明燈的安裝及接線掛箱
4、LGT-DG04帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線掛箱
5、三相鼠籠異步電動機180W Y/△ 1臺
（三）實訓桌 鋼木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。全部實驗接線采用插線方式，方便快捷。
四、實驗項目
（一）電拖部分
1、電工安全標示的辨識
2、電動機單向連續運轉接線（開點動控制）
3、三相異步電動機正反轉運行的接線及安全操作
4、單相電能表帶照明燈的安裝及接線
5、帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線
（二）室內照明配電
1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法
4.單相電度表直接接線電路
5.兩地控制一盞燈的接法
（三）消防技能的認識與掌握（教師演示）(選配)
五、 配置清單
|
序號
|
名稱
|
型號
|
數量
|
|
1
|
實驗桌
|
噴塑鋼
|
1
|
|
2
|
實驗臺
|
噴塑鋼
|
1
|
|
3
|
輪子
|
帶剎車
|
2
|
|
4
|
輪子
|
不帶剎車
|
2
|
|
5
|
桌面
|
高密度板
|
1
|
|
6
|
LGT-DG01掛箱
|
電動機單向連續運轉接線（帶點動控制）
|
1
|
|
7
|
LGT-DG02掛箱
|
三相異步電動機正反轉運行的接線
|
1
|
|
8
|
LGT-DG03掛箱
|
單相電能表帶照明燈的安裝及接線
|
1
|
|
9
|
LGT-DG04掛箱
|
帶熔斷器（斷路器），儀表，電流互感器的電動機運行控制電路接線
|
1
|
|
10
|
墻壁開關
|
|
1
|
|
11
|
日光燈管
|
|
1
|
|
12
|
插座
|
86型
|
1
|
|
13
|
燈泡
|
|
1
|
|
14
|
電動機
|
普通
|
1
|
|
15
|
安全插線
|
黃色 50CM 雙頭
|
8
|
|
16
|
安全插線
|
綠色 50CM 雙頭
|
8
|
|
17
|
安全插線
|
紅色 50CM 雙頭
|
8
|
|
18
|
安全插線
|
藍色 50CM 雙頭
|
6
|
|
19
|
螺絲
|
|
若干
|
|
20
|
備用保險
|
|
若干
|
