一、概述

電機拖動與控制技術實訓設備是綜合了目前我國高等院校"電機學"、"電機與拖動"、"電機控制"、及"微控制電機"，PLC等課程實驗大綱的要求。適用于高等院?，F有的電機、電氣技術實驗設備的改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發實驗或進行科學研究工作提供良好的實驗條件。

二、設備特點

1、綜合性強本裝置綜合了目前各類院校電機及電氣類課程的全部實驗項目。

2、適應性強能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可。

3、整套性強從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。

4、直觀性強各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數字式、智能化及人機對話等相結合，密切結合教學實驗需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。

6、開放性強控制屏供電隔離（浮地設計），并設有電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。

三、技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3、裝置容量：＜1.5KVA

4、重量： 480Kg

5、外形尺寸：1700*700*1600mm

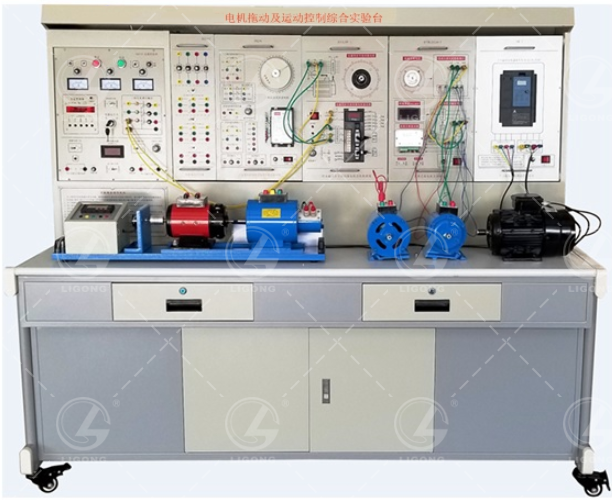

四、裝置的基本裝備

1、電源控制屏

2、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、不銹鋼電機導軌、光電編碼器測速系統及智能數顯轉速表

4、直流（他）并勵電動機（220V、1.1A、185W、1600r/min）

5、三相鼠籠式異步電動機（（220V/△，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

6、三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）

7、線繞式異步電機起動與調速電阻箱

提供0、2歐、5歐、15歐，35歐四檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

8、單相電容運轉異步電動機

額定電壓、額定電流、額定功率和額定轉速分別為220V、1.0A、120W、1420r/min。

9、直流數字電壓、毫安、安培表(三只)

10、單三相智能型功率、功率因數表

11、可調電阻器、電容器

提供90Ω2/1.3A及900Ω2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。

12、熔斷器及開關板

由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。

13、交流電流表

由三只數字交流電流表和一只指針式精密交流電流組成。測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，測量范圍0～5A。

14、交流電壓表

由三只數字交流電壓表和一只指針式精密交流電流組成。

15、步進電機控制箱及步進電機實驗部件

本控制箱用以控制步進電機的各種運行方式，通過鍵盤的操作和不同的顯示方式來確定電機的運行狀態。本控制箱可適用于三相步進電機各種運行方式的控制?？蓪崿F電機的連續運行和可逆運行。

16、直流無刷電機及控制系統

直流無刷電機控制器采用DSP控制技術，能夠實現電機正、反轉控制及調速等功能。提供直流無刷電機一臺。

17、三相異步電機變頻調速系統（三菱FR-D720-0.4KW）

18、三相永磁同步交流伺服電機及控制系統。

提供三相永磁同步伺服電機一臺，提供永磁同步電機伺服驅動控制系統1套。

19、提供西門子S7-200smart  ST20 主機1臺。

20、插結構連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

21、實驗室智能電源安全管理系統：系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實訓室配置一套。

25、云智能實驗室安全管理系統

本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。

五、實驗項目

1、直流電機實驗

（1）直流電機的認識實驗

（2）直流電機的調速與運行。

（3）直流電機的啟停與換向。

2、異步電機實驗

（1）異步電動機的認識

（2）三相異步電動機啟動與調速

（3）單相電容運轉電機實訓

3、控制電機實訓

（1）直流無刷電機的認識

（2）直流無刷電機控制系統的調速與運行實驗。

（3）步進電機的認識

（4）步進電機控制系統的調速與運行實驗。

（5）三相稀土永磁同步電動機的認識

（6）三相稀土永磁同步電動機的運行

4、PLC及變頻調速電機控制實訓

（1）PLC編程軟件的學習

（2）PLC控制電機變頻調速實訓

（3）PLC控制步進電機實訓

（4）控制交流伺服電機實訓
