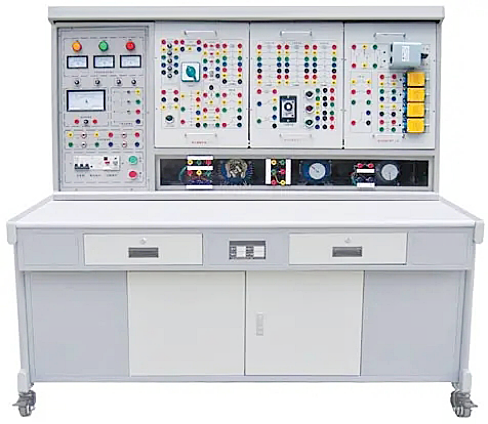

LG-740E型電力拖動(工廠電氣控制)實驗裝置

一、電力拖動實驗裝置概述
LG-740E型 電力拖動(工廠電氣控制)實驗裝置綜合了目前大中專院校“電力拖動”、“工廠電氣控制技術”、“繼電接觸控制”等課程實驗大綱的要求,特別適用于各院校現階段電力拖動實驗設備的更新改造,為高等專業學校、職業技術學院、技能培訓新建或擴建電力拖動實驗室,迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力,可完成工科專業多課程如“電力拖動”、“電氣控制技術”等實驗。
二、電力拖動技術性能
1、輸入電源:三相四線(或三相五線) ~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3、外形尺寸:135×72×155cm3
4、裝置容量:<1.0KVA
三、基本實驗項目
1.閘刀開關正轉控制線路 15.QX3-13型Y/△自動起動控制線路
2.接觸器點動正轉控制線路 16.半波整流能耗制動控制線路
3.具有自鎖的正轉控制線路 17.全波整流能耗制動控制線路
4.具有過找保護的正轉控制線路 18.C620車床電氣控制線路
5.倒順開關控制正反轉控制線路 19.手動降壓起動
6.接觸器聯鎖的正反轉控制線路 20.單相運行反接制動控制線路
7.按鈕聯鎖的正反轉控制線路 21.電動葫蘆電氣控制線路
8.按鈕接觸器復合聯鎖控制線路 22.C6163車床電氣控制線路
9.自動往返行程控制線路 23.控制電路聯鎖控制線路
10.接觸器控制串聯電阻降壓起動線路 24.主電路聯鎖控制線路
11.時間繼電器控制串聯電阻降壓控制線路 25.直流電機啟動
12.手動Y/△降壓起動 26.直流電機的調速
13.接觸器控制Y/△降壓起動 27.直流電機的反速
14.時間繼電器控制Y/△降壓起動 28.直流電機制動實驗
利用上述28項實驗元器件,還可完成幾十項實驗,在此不一一舉例。
四、裝置的配備
本裝置主要由電源儀器控制屏、掛箱、實驗桌、電機及專用導線組成。
(一)電源儀器控制屏
控制屏為雙層亞光密紋噴塑結構,鋁質面板,為實驗提供三相交流電源、測量儀表及安全保護裝置。
1、三相電源輸入指示燈,指示外部電源與實驗通斷情況。
2、三相線電壓指示交流電壓表,450V,3只。
3、三相四線電源輸出,具有過載、短路、漏電保護。
4、5A交流電流表1只。
5、四路電流測量插座。
(二)實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,造型美觀大方。
(三)實驗掛箱
1、繼電接觸控制(一)
熔斷器五只,按鈕一只(綠),變壓器一只(380/36+6.3),轉換開關一只,信號燈三只,整流電路,能耗制動電阻(510Ω/50W),交流接觸器一只,熱繼電器一只。
2、繼電接觸控制(二)
行程開關四只,倒順開關一只,熱繼電器一只。各器件的工作端子均已引到面板上,供實驗接線用。
3、繼電接觸控制(三)
交流接觸器三只,通電延時時間繼電器一只,熱繼電器一只,控制按鈕三只(二綠一紅)。各器件的工作端子均已引到面板插座上,供實驗接線用。
4、直流電機調速與工作電源掛箱
提供0~220V/2A直流電源和直流電機調速(Ra、Rf)組件。
5、直流電機一臺(200W),固定在控制屏右下方,透過透明有機玻璃能看清電機的工作狀況。
6、交流三相鼠籠電機二臺(Y/△ 380V),固定在控制屏右下方,透過透明有機玻璃能看清電機的工作狀況。
7、實驗連接線:采用高可靠護套結構手槍插連接線,里面采用無氧銅抽絲而成,頭發絲般的多股線,外包聚氯乙烯絕緣層,具有柔軟、耐壓、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸優良。
8、工具:配備MF-47萬用表一只,尖嘴鉗一把,″–、+″字螺絲刀各一把。
