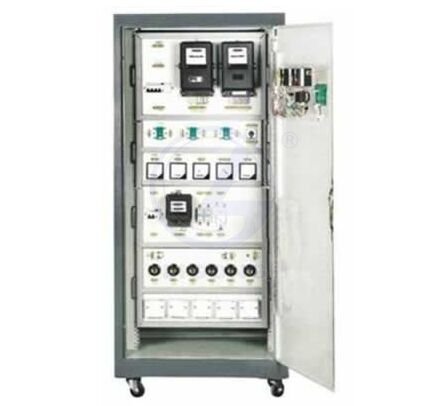

一、LGK-780H型 儀表及照明及單三相電機實訓考核裝置（柜式）描述：

        在標準的電氣控制柜中，合理利用柜體的雙面空間，科學地在一面布置照明電路的元器件；另一面布置電動機控制電路所需要的等各種電器元件,各元器件的接線點已可靠連接至接線端子排，學生在接線端子上進行電路連接。控制柜面板裝有電流、電壓表及操作按鈕元件。按生產實際中常用的控制電路配備，選用元件與生產、生活中實際使用的元件一致。LGK-780H型 儀表及照明及單三相電機實訓考核裝置（柜式）可完成各種常用照明電路和常用電動機控制電路的實訓，配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。適合高等、中等職業技術院校電類專業，機電類專業的專業實訓室使用和其他專業的電工實驗室使用。也可以供技師學院、技能鑒定部門和培訓機構進行安裝、維修電工初級、中級和電工上崗證鑒定的培訓和考核。

二、裝置特點

1.柜體里已安裝有漏電斷路器、電流互感器、交流接觸器、熱繼電器、中間繼電器、時間繼電器、行程開關、單聯開關、雙聯開關、單三相電度表、電壓表、電流表、照明燈、日光燈、插座等各種器件，且所有器件的接線都在接線端子排上進行，避免了因長期在器件本身進行接線而導致元器件的損壞。接線布局通過走線槽進行工藝布線。

2.三相四線電源輸入，經漏電保護器、總開關后,由接觸器通過啟、停按鈕進行操作，并設有急停控制按鈕。

3.柜內的元件安裝板為模塊式結構，可根據實訓所需元氣件和接線方便，進行上下位置調換。

4.結構更加緊湊、合理，單面就可以完成電機控制及儀表照明，并將操作按鈕及一些測量儀表安裝在門上，并使操作更加方便安全。雙面配置完全一樣，提高了設備的利用率和節省了實驗室的空間。

三、技術指標

1.工作電源：三相四線（或三相五線）～380V±10%　50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1800mm

4.整機容量：＜1kVA

5.安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分斷時間≤0.1s）、過壓保護、過流保護、過載保護等措施

四、基本配置

柜門上裝有主控電源面板和實訓元器件板：

1.主控電源板

(1)裝有交流電壓表、交流電流表及電壓指示切換開關各一只，它們分別用于監視裝置的電壓和負載的大小；

(2)定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警的總次數, 為學生實訓技能的考核提供一個統一的標準；

(3)通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源的輸出還設有短路保護。

2.實訓元器件板

設有按鈕紅色二只、綠色二只、黑色一只、急停一只，旋鈕開關二只，信號指示燈DC220V一只、AC220V一只、AC6.3V兩只，交流電壓表0～450V一只、交流電流表0～5A三只，轉換開關一只。

3.實訓模塊（一）：提供三相四線有功電度表、三相四線無功電度表、電流互感器3只、接線端子等；

4.實訓模塊（二）：提供單相電度表、日光燈套件、白熾燈、各種開關、接線端子等；

5.實訓模塊（三）：提供二極管、大功率電阻、可調電阻、控制變壓器、直流接觸器、保險絲、空氣開關、單相漏電保護器、接線端子等；

6.實訓模塊（四）：提供交流接觸器、行程開關、接線端子等；

7.實訓模塊（五）：提供交流接觸器、熱繼電器、時間繼電器、接線端子等；

控制柜還設有四個萬向輪和四個固定調節機構。

五、實訓項目

1.儀表及照明

(1)白熾燈電路接線

(2)日光燈電路接線

(3)觸摸開關控制白熾燈電路接線

(4)聲控開關控制白熾燈電路接線

(5)兩地控制一盞燈接線電路

(6)單相電度表直接接線電路

(7)單相電度表間接接線電路

(8)三相四線有功電度表直接接線電路

(9)三相四線有功電度表經電流互感器電路

(10)功率因數表接線電路

(11)電壓表、電流表接線電路

(12)一只電流互感器用于單相回路的控制電路接線

(13)兩臺電流互感器接成不完全星形接線電路；

(14)兩臺電流互感器差接接線電路；

(15)三只電流互感器接成星型接線電路

(16)三只電流互感器接成三角型接線電路

(17)電流互感器與電流表配用接線電路

(18)萬能轉換開關和電壓表測量三相電壓接線

2.交、直流電機控制

(19)接觸器點動控制

(20)接觸器自鎖控制

(21)具有過載保護的正反轉控制

(22)接觸器連鎖的正反轉控制

(23)按鈕連鎖的正反轉控制

(24)雙重連鎖的正反轉控制

(25)接觸器控制的Y-Δ控制

(26)時間繼電器控制的Y-Δ控制

(27)單向起動停止控制電路

(28)三相異步電動機直接起動控制

(29)三相異步電動機接觸器點動控制電路

(30)三相異步電動機的兩地控制

(31)三相異步電機的手動/自動順序控制電路

(32)Y-Δ啟動手動/自動控制電路

(33)能耗制動的控制電路

(34)三相異步電動機可逆運行雙向能耗制動控制電路

(35)反接制動控制電路

(36)三相異步電動機串電阻起動及反接制動控制電路

(37)工作臺自動往返控制電路

(38)三相異步電動機正反轉點動控制電路

(39)帶有點動的自動往返控制電路

(40)三相異步電動機接觸器自鎖控制電路

(41)三相異步電動機單向點動控制電路

(42)串電阻降壓起動控制電路

(43)C620車床電氣控制線路

(44)電動葫蘆電氣控制線路

(45)Y3150滾齒機控制電路

(46)并勵直流電動機電樞回路串電阻二級起動控制線路

(47)并勵直流電動機的正反轉控制電路

(48)并勵直流電動機電樞回路串電阻調速電路

(49)直流電動機勵磁調速控制線路
