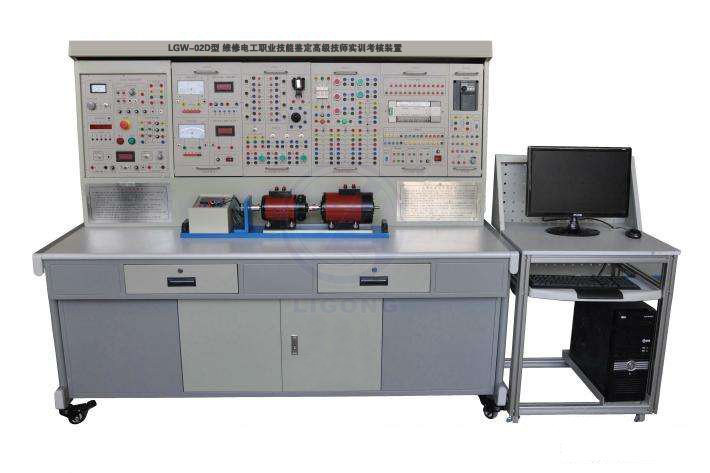

一、LGW-02D型 維修電工職業技能鑒定高級技師實訓考核裝置概述
       LGW-02D型 維修電工職業技能鑒定高級技師實訓考核裝置需適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路。配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，能快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。 二、技術參數
(1) 輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
(2) 工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
(3) 裝置容量：＜1.5KVA
(4)重 量：不低于 100Kg。承重負荷不大于 3000N/㎡。
(5) 外形尺寸：不小于1700×700×1630mm3。
(6) 漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
三、配置及功能
(1) DW02 電源控制箱的主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
(2) 三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急?？刂瓢粹o；
(3) 控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
(4) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數， 為學生實訓技能的考核提供一個統一的標準；
(5) 交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
(6) 交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
(7) 4只5408二極管，用于能耗制動的整流電路；
(8) 三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
(9) 西門子CPU224 PLC（AC/DC/RELAY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出）、RS-485通信口、6路高速計數器；EM223集成數字量I/O（8路數字量輸入/8路數字量輸出）；含有PPI通信；配套PC/PPI編程電纜。
(10) 變頻器件（西門子）MM420-0.4KW，工作電壓交流380V～460V供電，頻率控制范圍0.2～400HZ，內置EMC濾波器，輸出功率0.4kW。集成RS485通訊接口，PWM方式（具有矢量控制、無傳感器矢量速度/轉矩控制）等工作模式；輸入輸出點均引至模塊面板上，通過插拔線與控制對象相連接；采用模塊化設計，便于擴展與組合；可獨立使用，也可與PLC及電氣實操單元板配套使用。
(11) 觸摸屏實訓組件（實物）： 7英寸STN256色：了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
(12) 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
四、 配置清單

序號	名稱	單位	數量	備注
1	維修電工實訓考核臺架	臺	1	外形尺寸：1700mm×700mm×1650mm ； 材    料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC  380 V±10%  50 Hz  三相五線； 容    量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板
2	電氣控制實訓單元掛箱及電機	塊	1	DW-05	電工技能實訓組件（五）
		塊	1	DW-06	維修電工實訓組件（一）
		塊	1	DW-07	維修電工實訓組件（二）
		塊	1	DW-08	維修電工實訓組件（三）
		塊	1	DW-09	維修電工實訓組件（四）
		臺	1	SYDJ-01	單相電容起動電動機，交流220V
				SYDJ02	三相鼠籠電動機AC220V（Y）
				SYDJ03	三相鼠籠電動機AC380V（Y/△,帶速度繼電器）
				SYDJ04	雙速異步電動機AC380V（△/YY）
3	儀表照明部分實訓掛箱	套	1	見表三
4	變頻器實訓掛箱	套	1	（西門子）MM420-0.4KW變頻器，帶有通訊接口及BOP操作面板。
5	PLC主機掛箱	套	1	西門子CPU224 PLC（AC/DC/RELAY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出）、RS-485通信口、6路高速計數器；EM223集成數字量I/O（8路數字量輸入/8路數字量輸出）；含有PPI通信；配套PC/PPI編程電纜。
6	PLC實訓掛箱	塊	1	搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光
				自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機
				機械手控制/自控成型機/加工中心
				四層電梯/基礎實驗/中間繼電器
7	電機導軌及光碼盤測速系統	1	套	含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好
8	觸摸屏實訓組件（實物）	1	套	昆侖通態， 7英寸STN256色
9	PLC仿真實訓軟件	1	套	（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢查
10	維修電工 電力拖動仿真軟件	套	1	3D建模形象直觀，可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。
11	電工連線	套	1	20根：長1000mm  黃6條、綠6條、紅6條、黑2條； 10根：長600mm   黃2條、綠2條、紅2條、藍2條、黑2條。
12	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。
13	實驗說明書	套	1	指導學生實訓

表二、維修電工技師·高級技師技能實訓考核裝置電氣控制實訓考核掛箱配置說明表

序號	名稱	單位	數量	備注
1	DW-05電工技能實訓組件			提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
2	DW-06維修電工實訓組件（一）	套	1	提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只
3	DW-07維修電工實訓組件（二）	個	1	提供空氣開關1只、3P熔斷器2只、交流接觸器3只。
4	DW-08維修電工實訓組件（三）	個	1	提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只
5	DW-09維修電工實訓組件（四）			提供交流接觸器4只

表三、維修電工技師·高級技師技能實訓考核裝置儀表照明部分實訓掛箱配置說明表

序號	掛箱編號	實訓模塊名稱	數量	備注
1	DW-10	儀表照明實訓考核組件（一）	1件	提供二極漏電保護器1只、3P熔斷器2只、閘刀開關1只、單相電度表1只
2	DW-11	儀表照明實訓考核組件（二）	1件	提供螺口燈座2只、開關盒3只、鎮流器1只、啟輝器1只、日光燈1只、鈕子開關2只、雙聯開關1只
3	DW-12	儀表照明實訓考核組件（三）	1件	提供交流電流表3只、電流互感器3只
4	DW-13	儀表照明實訓考核組件（四）	1件	提供交流電壓表1只、電壓指示切換開關1只
5	DW-14	儀表照明實訓考核組件（五）	1件	提供三相三線有功電度表1只
6	DW-15	儀表照明實訓考核組件（六）	1件	提供三相四線有功電度表1只
7	DW-16	儀表照明實訓考核組件（七）	1件	提供三相四線無功電度表1只

五、實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電路
25. 可編程控制器的基本指令操作
26. LED數碼顯示控制
27. 天塔之光控制的模擬
28.十字路口交通燈的模擬
29.機械手動作的模擬
30.四節傳送帶的模擬
31.裝配流水線控制的模擬
32.五相步進電機控制的模擬
33.水塔水位模擬控制模擬
34.液體混合裝置模擬控制的模擬
35.郵件分揀機模擬控制的模擬
36.軋鋼機模擬控制的模擬
37.自動成型機模擬控制
38.自動送料裝車控制的模擬
39.全自動洗衣機控制的模擬
40.電鍍生產線控制的模擬
41.PLC控制的三相異步電動機正反轉控制
42.PLC控制的三相異步電動機Y-△啟動控制
43.PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
44.PLC控制的三相異步電動機能耗制動控制
45.變頻器功能參數設置與操作
46.變頻器報警與保護功能
47.多段速度選擇變頻調速
48.外部端子點動控制
49.控制電機正反轉運動控制
50.控制電機運行時間操作
51.瞬間停電變頻器參數設定
52.外部電壓變頻調速
53.外部電流變頻調速
54.三相異步電動機的變頻開環調速
55. PLC控制變頻器調速
56 .基于觸摸屏控制方式的基本指令編程練習
57.基于觸摸屏控制方式的LED控制
58.基于觸摸屏控制方式的溫度PID控制
59.PLC、觸摸屏與變頻器通信控制
60.基于MCGS的485總線網絡通信技術
61.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
62.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
63.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
64.日光燈線路的接線
65.聲控開關控制白熾燈電路的接線
66.觸摸延時開關控制白熾燈電路的接線
67.人體感應開關控制白熾燈電路的接線
68.單相電度表直接接線電路
69.單相電度表經電流互感器的接線電路
70.電壓表、電流表接線電路
71.萬能轉換開關的電壓表測量三相電壓接線
72.一只電流互感器用于單相回路的控制電路接線
73.三只電流互感器接成星形接線電路
74.三只電流互感器接成三角形接線電路
75.三相功率因數表的測量電路
76.三相三線有功電度表的接線電路
77.三相三線有功電度表經電流互感器的接線電路
78.三相四線有功電度表的接線電路
79.三相四線無功電度表經電流互感器的接線電路
80.三相四線無功電度表的接線電路
81.三相四線無功電度表經電流互感器的接線電路
