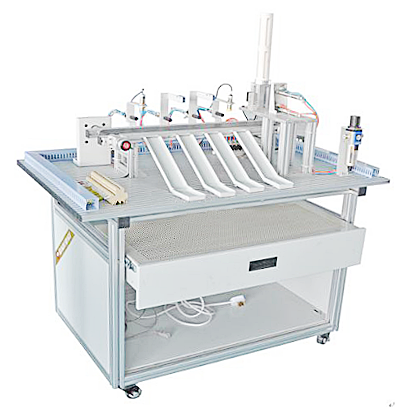

LGCL-01型材料分揀實訓裝置

一、概述

LGCL-01型材料分揀實訓裝置是針對機電一體化教學的要求而研發的，它涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置。基于多種傳感器的檢測，實現對不同材質、不同顏色物體的分揀。材料分揀實訓裝置采用全開放式布局，可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課。

二、特點

1.材料分揀實訓裝置由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。

2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。PLC選用三菱FX1N-40MR（16路繼電器輸出24路輸入）。

3.通過傳感器信號采集，PLC編程，對交流電機、電磁閥、進行較復雜的開關量控制、置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。

注：靜音氣泵（用戶自行采購），也可由本企業代為采購

三、技術參數

1.輸入電源：單相三線~220V±10% 50Hz

2.氣源：0.2Mpa~0.55Mpa

3.工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m

4.裝置容量：<0.5KW

5.外形尺寸：1000mm X 640mm X 1200mm

四、裝置組成

1.實訓裝置結構有型材底板結構、鋁合金型材實訓臺組成

2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成，

3.物料傳送部分由單相交流電機及減速器和同步帶組成

4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成

五、實訓項目

1. 單相交流電機正反轉控制	7. 分揀出黑色與白色塊
2. 物料分揀系統的調試	8. 分揀出紅色與白色塊
3. 氣動控制技術應用	9. 分揀鋁質工件到任一料槽
4. 傳感器技術應用	10. 分揀金屬工件到任一料槽
5. 電磁鐵技術應用	11. 分揀非金屬工件到任一料槽
6. 分揀出金屬與非金屬
