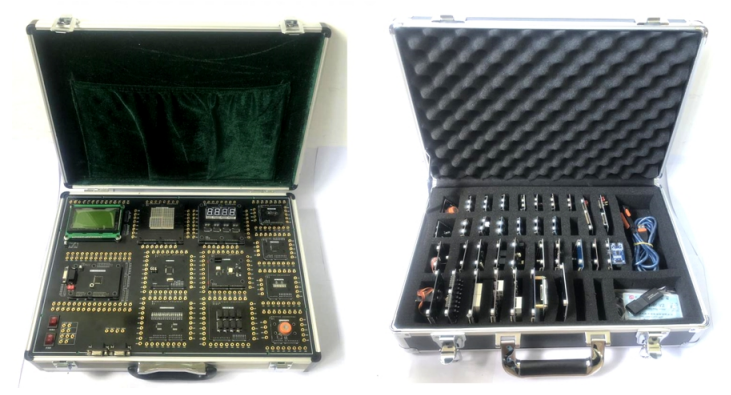

一、設備外觀

二、設備概述

LGY-DP015A型單片機創新型綜合實驗裝置教學設備是一款集仿真、下載與實驗三合一的多功能單片機實驗箱，能夠幫助學生掌握單片機硬件電路知識、增強編程能力。實驗箱的I/O口及外圍功能模塊硬件資源完全開放，操作者可以使用匯編語言及C51語言設計程序完成實驗項目。實驗箱能夠實現硬件仿真和調試功能，還可通過計算機串口將編譯器生成的機器碼下載至單片機，完成多個項目的實驗。該實驗箱是由一塊底板加上多個子模塊組成的，學生可以隨意的切換子模塊，與核心板自由組合。該實驗箱目前配有四塊不同型號的單片機，學生可以自由切換不同的核心板與子模塊搭配使用，讓學生更加透徹的了解每個子模塊的性能以及不同型號單片機的功能特性，讓不同需求的學生得到不同的體驗。

本實訓裝置適用于全國中高職業類院校電子信息工程、電氣工程及其自動化、計算機科學與技術、通信工程、電子科學與技術、機械設計制造及其自動化、物聯網技術應用等專業，使學生對專業知識的學習和綜合應用能力、單片機的硬件電路和編程能力、設備的安裝與調試等方面的技能得到更好的訓練。

三、技術參數

1、輸入電源：三相五線制AC 220V±10%  50HZ

2、輸入功率：36W

3、工作環境：1） 溫度： -10℃～+40℃      2） 相對濕度：≤90%（+20℃）    3） 海拔高度：≤4000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量: 20kg

5、外形尺寸： 實驗箱：長×寬×高=435×310×102mm；模塊箱：長×寬×高=435×320×135mm

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
