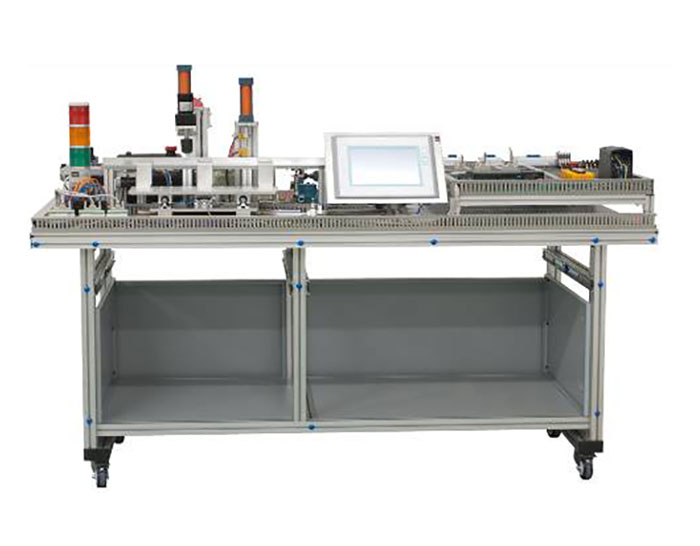

一、設備外觀圖

二、設備概述

LGY-JD05E型光機電液氣一體化實訓考核裝備綜合機械技術、現代自動化控制、傳感器應用、液壓氣動控制技術等技術，為研發方向的學生、研究生及老師提供一個開放性、技術實操性強的實訓平臺。非常適合中國職業教學。它的設計理念為服務于教學、服務于實訓，成為院校日常教學、實訓活動中的得力助手，它是培養現代工業制造技術應用人才的重要實訓裝備。

LGY-JD05E型光機電液氣一體化實訓考核裝備在鋁合金導軌式實訓臺上安裝送料、沖壓、鉆孔、搬運、分揀等工作單元，構成一個典型的自動生產線的機械平臺，系統各機構的采用了氣動驅動、變頻器驅動和液壓控制。因此，LGY-JD05E型光機電液氣一體化實訓考核裝備綜合應用了多種技術知識，如氣動控制技術、液壓控制技術、機械技術（機械傳動、機械連接等）、傳感器應用技術、PLC控制、變頻器技術等工業中常用的多種技術，從而縮短了理論教學與實際應用之間的距離。

三、技術參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1980mm×960mm×1400mm；

4、整機功耗：≤1.5 kVA；

5、安全保護措施：具有接地保護、短路、過載、漏電保護功能，安全性符合相關的國家標準。
