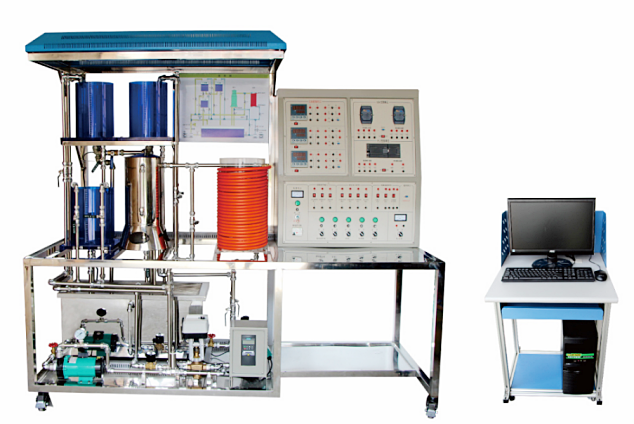

LG-AE01B型標準型過程控制實驗裝置
一、系統組成
過程控制包括一組有機玻璃三（兩）容水箱，每個水箱裝有液位傳感變送器；同時具有兩路供水系統，一路由進口動力水泵、調節閥、電磁流量計組成，另一路由變頻器、進口動力水泵、渦輪流量計組成，通過閥門切換，任何一組供水可以到達任何一個水箱。另外，為實現溫度控制，該實驗裝置專門設計了一只由帶夾套鍋爐、防干燒裝置組成的常壓電加熱鍋爐。鍋爐分內膽和夾套兩層，內膽由電加熱器提供熱源，由一路供水系統提供水源，鍋爐內膽裝有防干燒裝置來確保設備安全；夾套由一路供水系統提供冷卻水。通過改變電加熱器的加熱功率或冷卻水/待加熱水的流量來影響內膽水溫和夾套水溫。鍋爐內膽和夾套均安裝有熱電阻測溫元件。
過程控制包括一組有機玻璃三（兩）容水箱，每個水箱裝有液位傳感變送器；同時具有兩路供水系統，一路由進口動力水泵、調節閥、電磁流量計組成，另一路由變頻器、進口動力水泵、渦輪流量計組成，通過閥門切換，任何一組供水可以到達任何一個水箱。另外，為實現溫度控制，該實驗裝置專門設計了一只由帶夾套鍋爐、防干燒裝置組成的常壓電加熱鍋爐。鍋爐分內膽和夾套兩層，內膽由電加熱器提供熱源，由一路供水系統提供水源，鍋爐內膽裝有防干燒裝置來確保設備安全；夾套由一路供水系統提供冷卻水。通過改變電加熱器的加熱功率或冷卻水/待加熱水的流量來影響內膽水溫和夾套水溫。鍋爐內膽和夾套均安裝有熱電阻測溫元件。
1、過程控制控制對象
不銹鋼儲水箱
有機玻璃三容水箱
不銹鋼帶夾套電加熱鍋爐
2、過程控制系統動力設備
德國循環單相泵
電加熱管
3、過程控制檢測傳感器
擴散硅壓力液位傳感變送器
渦輪流量計和流量積算儀
電磁流量計
Pt100熱電阻溫度測量變送器
4、過程控制執行機構
單相可控硅調壓裝置，用于調節電加熱管的加熱功率；
調節閥，用于調節一路供水的流量；
變頻器，通過調節離心泵的轉速以控制另一路供水的流量。
5、標準型過程控制實驗裝置控制系統
帶遠程485通訊的數據采集與控制的A/D與D/A轉換模塊；
帶通訊智能儀表控制器：AI818控制儀表或C1000無紙紀錄調節儀；（選配）
西門子可編程邏輯控制器S7-200等
6、過程控制軟件系統
DDC系統實驗軟件
儀表系統實驗軟件
PLC系統實驗軟件
MCGS5.5監控與組態軟件（正版64點）
7、過程控制設備其他指標
供電電源：交流電，單相三線220V
最大功耗：3.0KW
設備尺寸：1520×700×1900
二、過程控制實驗系列
過程控制基于上述實驗裝置可完成以下控制實驗，具體包括：
1、過程控制系統組成認識實驗
過程控制系統的組成、硬件認識與信號連接操作
智能調節儀表、智能變送儀表等智能儀表的操作與參數設定
傳感變送器的校正零點遷移與量程調整
電動調節閥的流量特性測試
變頻調速進口動力水泵的流量特性測試
2、液位控制系列實驗
電動調節閥支路流量的單回路PID控制
變頻調速進口動力水泵支路流量的單回路PID控制
兩支路流量的單閉環比值控制與雙閉環比值控制
單容液位對象的特性測試與單回路PID控制
雙容液位對象的特性測試與單回路PID控制
上下（中）水箱液位串級控制
單容或雙容液位的位式控制
單容或雙容液位的模糊控制
上下（中）水箱液位的超弛控制
3、溫度控制系列實驗
內膽溫度對象的特性測試
內膽溫度的單回路PID控制
夾套溫度對象的特性測試
夾套溫度的單回路PID控制
夾套溫度與內膽溫度的串級控制
夾套或內膽溫度的位式控制
夾套或內膽溫度的模糊控制
夾套與內膽溫度的超弛控制
不銹鋼儲水箱
有機玻璃三容水箱
不銹鋼帶夾套電加熱鍋爐
2、過程控制系統動力設備
德國循環單相泵
電加熱管
3、過程控制檢測傳感器
擴散硅壓力液位傳感變送器
渦輪流量計和流量積算儀
電磁流量計
Pt100熱電阻溫度測量變送器
4、過程控制執行機構
單相可控硅調壓裝置，用于調節電加熱管的加熱功率；
調節閥，用于調節一路供水的流量；
變頻器，通過調節離心泵的轉速以控制另一路供水的流量。
5、標準型過程控制實驗裝置控制系統
帶遠程485通訊的數據采集與控制的A/D與D/A轉換模塊；
帶通訊智能儀表控制器：AI818控制儀表或C1000無紙紀錄調節儀；（選配）
西門子可編程邏輯控制器S7-200等
6、過程控制軟件系統
DDC系統實驗軟件
儀表系統實驗軟件
PLC系統實驗軟件
MCGS5.5監控與組態軟件（正版64點）
7、過程控制設備其他指標
供電電源：交流電，單相三線220V
最大功耗：3.0KW
設備尺寸：1520×700×1900
