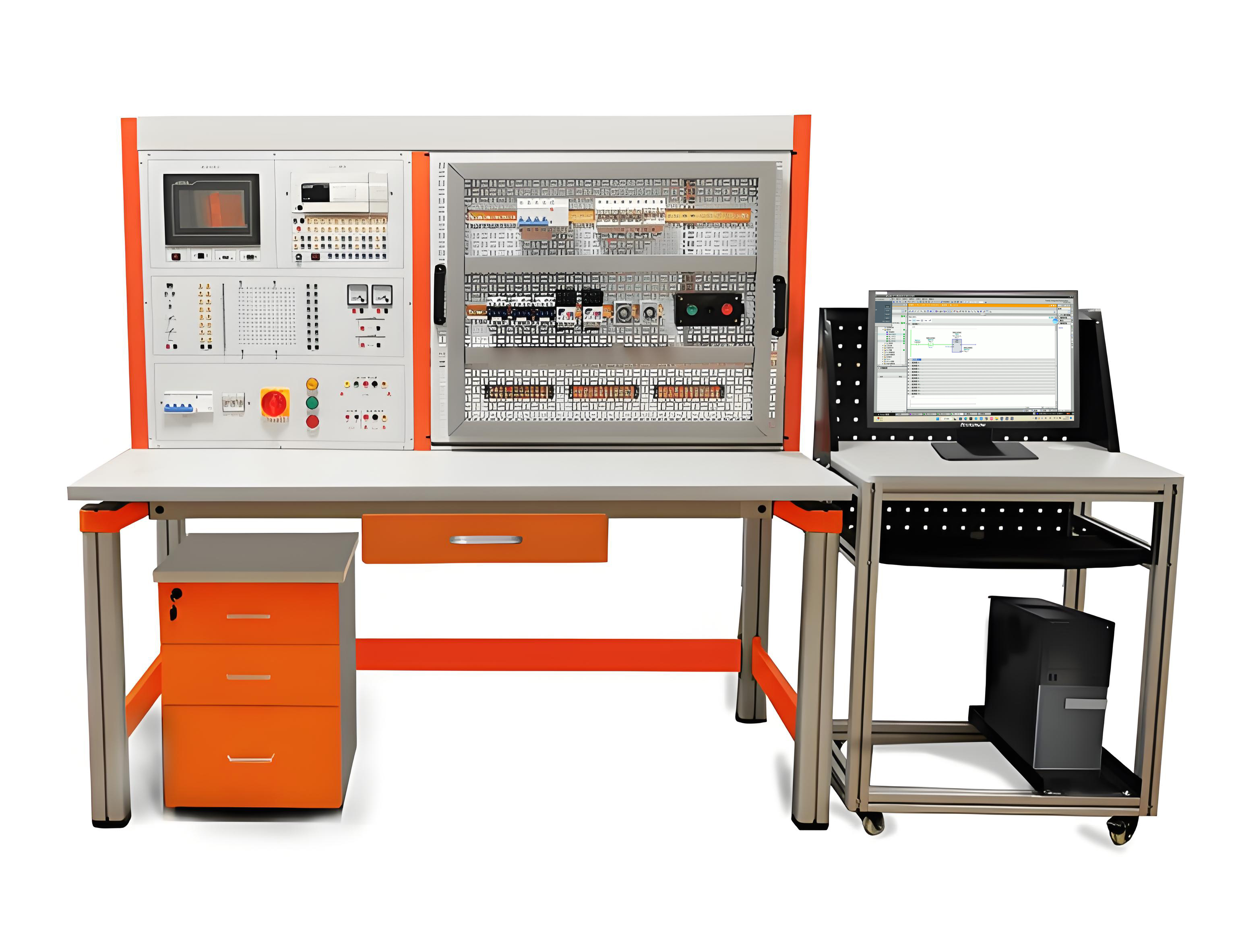

LGP-S30型PLC綜合實訓實驗裝置

一、概述
LGP-S30型 PLC綜合實訓實驗裝置集可編程邏輯控制器、編程軟件、仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。PLC綜合實訓實驗裝置配備的主機采用應用廣泛西門子S7-300可編程控制器，配套MPI通信編程電纜、三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。
PLC綜合實訓實驗裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜500VA
4、重量：＜110Kg
5、外形尺寸：1680mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流、過載保護裝置
三、基本配置及功能
1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。
2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。
3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4、控制柜：
（1）交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
（2）定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
（3）直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
（4）主機實訓組件
配置西門子S7-300 CPU313，預裝STEP7軟件（建議預裝更新的TIA Portal V13軟件、支持S7-300)、通信編程電纜。
（5）變頻器：V20變頻器小型一臺。
5、實訓模塊組件

序號	編號	控制對象實訓模塊	實訓教學目標
1	LG-01	搶答器/音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。
2	LG-02	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
3	LG-03	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
4	LG-04	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
5	LG-05	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	LG-06	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
7	LG-07	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
8	LG-08	機械手控制/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
9	LG-09	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
10	LG-10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	LG-11	步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。
12	LG-12	典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，熱繼電器2只，元器件安裝與網孔板配套的底座。	掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。
13	LG-13	網孔板	學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。

6、三相鼠籠異步電機，交流380V/△ 1臺
四、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（二）PLC模擬控制應用實訓
4.數碼顯示控制（實物）
5.搶答器控制（優先級、數值運算，具有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（具有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制（自動/手動，自診斷）
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15.自控軋鋼機控制
16.郵件分揀機控制
17.自動售貨機控制
18.機械手控制
19.四層電梯控制（實物）
20.加工中心控制
（三）PLC實物控制實訓
21.步進電機運動控制（實物）
五、配置清單

名稱	型號	數量	單位	備注
PLC主機	西門子S7-300 CPU313，預裝STEP7軟件（建議預裝更新的TIA Portal V13軟件、支持S7-300)	1	臺
通訊電纜		1	條
實訓模塊	搶答器/音樂噴泉	1	塊
	裝配流水線/十字路口交通燈	1	塊
	水塔水位/天塔之光	1	塊
	自動送料裝車/四節傳送帶	1	塊
	多種液體混合裝置	1	塊
	自動售貨機	1	塊
	自控軋鋼機/郵件分揀機	1	塊
	機械手控制/自控成型機	1	塊
	加工中心	1	塊
	四層電梯	1	塊
	電動機控制實操單元	1	塊
	網孔板（350*550）	1	塊
變頻器	V20變頻器及控制單元	1	套	小型
電機	交流380V三相鼠籠式異步電動機	1	臺
軟件	演示板原程序及編程軟件	1	套
	組態軟件MCGS	1	套
	PLC仿真軟件	1	套
實驗臺	學生桌及控制屏	1	套
說明書	實驗指導	1	冊
連接線	實驗連接線50CM自鎖線	30	條
	15CM自鎖線	10	條
	系統排線	1	條
	Ф4電機安全疊加連線	30	條
