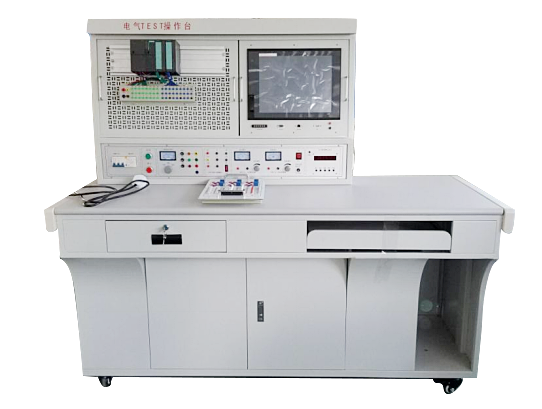

- LG-TEST01型電氣檢測試驗操作實訓臺
- LGP-X15型PLC實訓裝置(西門子S7-1500)
- LGSX-03A型工業自動化綜合實訓裝置(PLC+變頻器+觸模屏+單片機)
- LGSX-03B型工業自動化綜合實訓裝置
- LGP-W01型網絡型可編程控制器綜合實訓裝置
- LGBC-P001A型PLC控制編程仿真軟件系統
- LGP-LYD04型 PLC電氣控制實訓平臺
- LGY-ZD07型工業自動化網絡控制平臺
- LGY-BK036型可編程控制器實訓裝置
- LGY-KZ01型工業全數字控制實訓裝置
- LGY-KZ08A型運動控制系統實訓考核設備(多功能電氣自動控制系統)
- LGY-CX07A型可編程序控制系統設計師綜合實訓考核設備（三、四級）
- LGY-BC05C型可編程控制器實驗箱系列
- LGY-KZ06型立體三軸運行控制實訓裝置
- LGY-BY05A型平面雙軸搬運實訓裝置
- LGY-KZ05型平面雙軸運行控制實訓裝置
- LGY-JX03型工業機械手實訓裝置
- LGY-ZD010型循環搬運自動控制實訓裝置
- LGY-Z011型龍門式三軸實訓考核裝置
- LGY-LTC01型立體停車庫實訓考核裝置
- LGY-SJ06B型視覺檢測分揀控制實訓裝置
- LGY-LT03C型立體倉庫實訓模型
- LGY-JTD01型立體交通燈實訓裝置
- LGY-DCD01型帶傳動控制實訓裝置
- LGY-YX01C型小車運行控制實訓裝置(步進電機)
- LGY-ZD01B型工業自動化實訓裝置
- LGY-JL01A型工業交直流調速系統實訓裝置
- LGY-HX06C弧形技能工作島實訓裝備
- LGY-KZ08G型多軸運動控制單元
- LGY-LY019D型運動控制實訓裝置
- LGY-LY019B型運動控制實訓裝置
- LGPFSM-3網絡型可編程控制器綜合實訓裝置(西門子)
- LGPFOR-2網絡型可編程控制器綜合實訓裝置(歐姆龍)
- LGPFSF-1A/1B可編程序控制系統設計師綜合實訓裝置
- LGPFSF-2A/2B可編程序控制系統設計師綜合實訓裝置
- LGPSOR-1PLC-步進伺服控制綜合實訓平臺(歐姆龍) (配二軸定位模型)
- LGW-XC01型 小車運動控制模型裝置
- LG-ADMC01型 工業自動化電氣控制綜合實訓考核裝置
- LGSX-01型 PLC可編程控制器實訓裝置
- LGSX-01A型 網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）
LGP-X15型PLC實訓裝置(西門子S7-1500)
一、 使用條件
PLC實訓裝置適合溫度－5℃－40℃；濕度5%－85%；海拔4000m。
二、 主要技術參數
二、 主要技術參數
|
序號
|
名稱
|
參數
|
|
1
|
CPU1512C-1PN 緊湊型 PLC
|
1 個 S7-1500 CPU 1512C-1 PN , 250kb/1MB； 集成數字量輸入/輸出模塊16DI/16DO； 集成模擬量輸入/輸出模塊，5 AI/2 AQ；(6ES7512-1CK00-0AB0)
|
|
1 個 MMC 存儲卡，24 MB；(6ES7954-8LF02-0AA0)
|
||
|
1 個電源模塊，24V/ 8A。（6EP1333-4BA00）
|
||
|
模塊安裝導軌
|
||
|
3個連接器
|
||
|
2
|
ET200SP 遠程控制系統（含 I/O LINK 通訊模塊）
ET200SP 遠程控制系統（模擬量控制系統） |
1 個接口模塊 IM155-6PN；帶服務器模塊（6ES7155-6AR00-0AN0）
|
|
1 個底板模塊，帶兩個 RJ45接口；
|
||
|
2 個 DI 模塊，8*24VDC/0.5A HF；(6ES7131-6BF00-0CA0)
|
||
|
2 個 DQ 模塊，8*24VDC/0.5A HF；(6ES7132-6BF00-0CA0)
|
||
|
1 個通訊模塊，4*IO-LINK；(6ES7137-6BD00-0BA0)
|
||
|
2 個 AQ 模塊，2*U/I HS;(6ES7135-6HB00-0DA1)
|
||
|
2 個 AI 模塊，2*U/I 2線制/4線制 HS;(6ES7134-6HB00-0DA1)
|
||
|
1個 35mmDIN導軌，長度830mm;(6ES5710-8MA31)
|
||
|
4個 BU A0型，16個直插式端子（6ES7193-6BP0-0BA0）
|
||
|
5個 BU A0型，16個直插式端子（6ES7193-6BP0-0DA0）
|
||
|
3
|
15.4 寸工業彩色觸摸屏
|
1 個 15.4 寸工業彩色精智面板 TP1500 （6AV2 124-0QC02-0AX1）
|
|
4
|
G120 PN 標準變頻驅動控制系統（帶PROFINET通訊接口）
|
SINAMICS G120 控制單元CU250S-2 PN 集成 PROFINET 支持矢量控制 基本定位器EPOS 通過許可擴展功能 4 個可配置 DI/DO 6 DI(3 FDI),5 DI 3 DO(1 F-DO) 2 個模擬輸入 ，2 個模擬輸出Safety integrated STO 功能，SBC，防護等級 IP20 USB 和 SD/MMC 接口(6SL3246-0BA22-1FA0)
|
|
G120 標準變頻驅動控制系統 SD 卡 512 MB ； (6SL3054-4AG00-2AA0)
|
||
|
G120 標準變頻驅動控制系統智能操作面板；(6SL3255-0AA00-4JA2)
|
||
|
G120 標準變頻驅動控制系統 0.75KW 功率單元 PM240-2(6SL3210-1PB13-8UL0)
|
||
|
5
|
SCALANCE X208 網管型工業以太網交換機系統
|
1 個 SCALANCE X208，受管理的 IE 交換機，8 個 10/100 Mbit/s RJ45 端口，LED 診斷，錯誤信號觸點含 設置按鈕，冗余 電源，PROFINET 輸入輸出設備，網絡管理，集成冗余管理器，包括電子手冊在CD-ROM，。(6GK5208-0BA10-2AA3)
|
|
1 個 C-PLUG，移動存儲介質用于簡單的設備更換故障情況，用來容納配置數據 或項目組態數據及應用數據（6GK1900-0AB10）
|
三、PLC實訓裝置包含以下設備
|
序號
|
名稱
|
單位
|
數量
|
|
1
|
CPU1512C-1PN 緊湊型 PLC
|
套
|
3
|
|
2
|
ET200SP 遠程控制系統（含 I/O LINK 通訊模塊）
ET200SP 遠程控制系統（模擬量控制系統） |
套
|
3
|
|
3
|
15.4 寸工業彩色觸摸屏
|
套
|
3
|
|
4
|
G120 PN 標準變頻驅動控制系統（帶PROFINET 通訊接口）
|
套
|
3
|
|
5
|
SCALANCE X208 網管型工業以太網交換機系統
|
套
|
3
|
|
6
|
實訓臺（含實訓桌、實訓屏、實訓電氣控制臺、實訓網孔板等）
|
套
|
3
|
