一、組成

鋁型材框架、消防水池、噴淋泵組（一主一備）、穩壓設施、控制柜、濕式報警閥組、管路、閥門、末端試水裝置、閥門組件等。實現消防供水設施及自動噴水滅火系統連鎖起泵、聯動起泵、啟動反饋、聯動中心遠程啟停等功能，立體化實操教學設備。配置萬向輪、航空插頭插座、工業插頭插座等。設備采用快速組合安裝。

二、基本配置及參數

（1）外形尺寸（長×寬×高）：約3000mm×1000mm×2000mm；根據教室現場安裝組合。

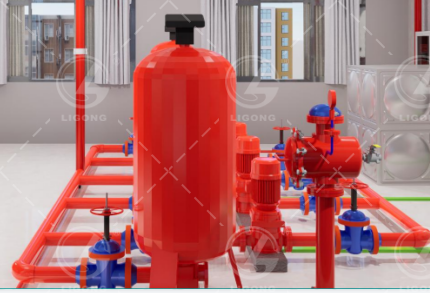

（2）系統框架使用鋁型材及萬向輪器件，不銹鋼消防水池、高位消防水箱等主要部件全部使用不銹鋼、鍍鋅鋼管器件，保證不生銹、不易老化；該系統模擬大樓給水及濕式自動噴水滅火系統，消火栓系統、主要由消防水池、高位消防水箱、噴淋泵、消火栓泵、穩壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、低壓壓力開關、水流指示器、信號蝶閥、閉式噴頭（直立、下垂、邊墻）、末端試水裝置、控制柜、明桿閘閥、暗桿閘閥、止回閥、過濾器、偏心異徑管、同心異徑管、軟連接、真空壓力表、壓力表、電接點壓力表、末端試水裝置等典型噴水滅火設備構成，能生動模擬大樓內消防噴淋滅火系統的典型結構。

三、系統特點

（1）具有試驗性末端試水噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵

（2）本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制

（3）噴淋泵和氣壓罐、閥門、管材配件等關鍵設備分別采用國標認證產品

（4）濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性消防產品認證

（3）噴淋水泵：多級立式泵、數量2臺（一主一備）、功率1.5W、揚程45米、流量8立方米/小時；

（4）穩壓罐：數量1臺、容積19升；

（5）濕式報警閥：數量1臺、口徑：Ф100mm、額定工作壓力1.6MPa；

（6）噴淋頭：數量3個（直立、上噴、側噴各1）、動作溫度68℃；

（7）水流指示器：數量1個、靈敏度15L-37.5L/min；

（8）信號蝶閥：數量3個、卡箍式；

（9）泵組控制柜：三相交流電380V 50Hz
