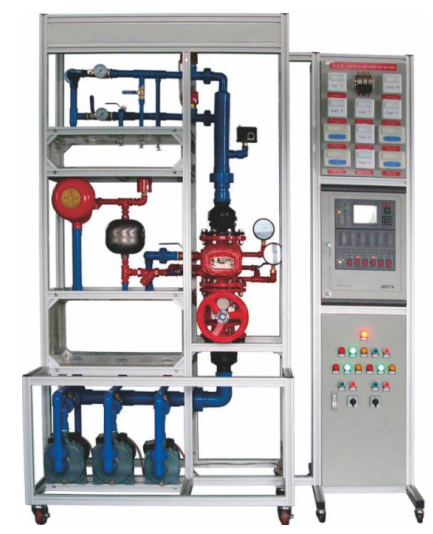

一、裝置圖片

二、裝置概述

本裝置采用高級鋁型材框架開放式結構設計，主要由濕式報警閥、信號閘閥、水力警鈴、水延遲器、各類噴淋頭、增壓泵、恒壓泵、壓力開關、水流指示器、壓力表、末端試水裝置、透明有機玻璃水箱、水泵控制箱、火災報警控制器、聯動控制模塊、基于BACnet總線網絡的DDC控制器、手閥及各類水管等組成。

使用本裝置能夠使學生在實物模型平臺中對“消防自動噴淋滅火集成監控系統”進行安裝、接線、編程、組態、集成、調試、運行及維護等操作，從而了解各部分在實際中的應用并熟練掌握其根本技術要點；能夠訓練與檢驗學生的團隊協作、交流溝通、計劃組織、工程實施等能力，豐富職業素養，提高綜合職業技能，是適合項目考核、老師教學及學生實訓等多方面要求的樓宇智能化機電設備集成監控系統實訓考核平臺。

三、技術指標

1.電源輸入：三相五線（第三方接地），AC380V±10%，50/60Hz；

2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3.整機功耗：≤1000W；

4.整機重量：≤300KG；

5.外形尺寸（寬×深×高）：2000mm×1000mm×2000mm。
