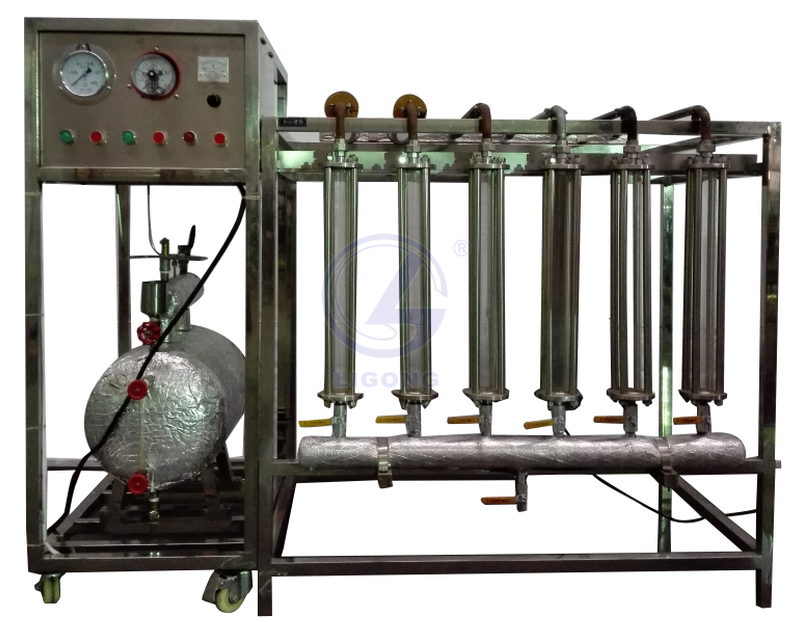

LG-RCRZ型 綜合傳熱性能實驗臺
一、LG-RCRZ型 綜合傳熱性能實驗臺技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率8.0KW。
2、實驗銅管直徑Φ20mm，長度500mm。
3、凝結水計量管尺寸Φ40×450mm，硬質透明玻璃材質。
4、風機風量，風量2000m3/h，功率370W。
5、電加熱總功率：≤8.0KW，蒸汽控制壓力表：0-0.4MPa。
6、蒸汽發生器上有安全閥、壓力表繼電器、溫度控制器三種安全保護裝置。
7、外形尺寸：1800×800×1200mm，外形為不銹鋼可移動支架，帶雙剎車輪。
二、主要配置：
紫銅傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管各一組），調節閥門組，蒸汽發生器，熱風幕風機，壓力控制器及溫度保護裝置，不銹鋼臺架及控制屏等。
三、實驗目的：
1、觀察和分析相同直徑的紫銅管在不同形式下，自由對流、強迫對流對傳熱系數K值的影響。
2、了解綜合傳熱性能實驗臺的結構特點及對傳熱系數K的影響因素。
?
