一、產品概述
    “LG-JD02A型 家電技術綜合實訓考核系統”是根據人力資源和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》、《“家用電器產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的實訓教學要求而研制的。LG-JD02A型 家電技術綜合實訓考核裝置適合高職院校、職業學校的應用電子技術、電子電器應用與維修、家用電器維修等專業的電視機原理與維修、家用電子電器產品原理與維修等課程的實訓教學。家電技術綜合實訓考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修、電器類維修實操，以及中級、高級工的技能鑒定考核。

二、系統特點
1. 智能化  本裝置采用智能化、網絡化實訓考核系統，故障點由教師根據考核要求在計算機上設置，通過考核系統傳送到學生的實訓單元，學生使用計算機或者答題器進行答題及排故。
2. 實用性  可完成學生對認知、安裝、調試、維修等多種技能的實訓。實物可以自由掛置于實訓框架或放置于實訓桌上，可同時進行三個學生的實訓操作和技能考核。
3. 配套性  裝置采用電氣控制與實物分離設計,模塊化結構，從電源到模塊、模塊與模塊及其它各部件之間的連接采用專用導線，配套部件的性能、規格等均密切結合實訓的需要。
三、技術性能
1. 輸入電源：三相四線～380V±10%  50Hz
2. 工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3. 整機容量：≤3.5kVA
4. 安全保護：動作電流≤30mA、動作時間≤0.1s
5. 外形尺寸：2700mm×1600mm×2000mm（長×寬×高）
四、系統組成

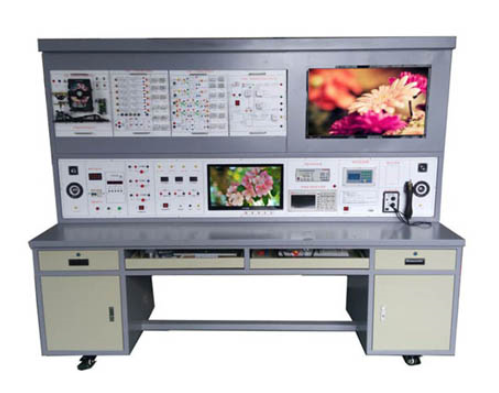

本裝置由實訓框架、實訓桌、實訓組件、實物、直流電源箱和智能考核系統組成。
1. 實訓框架：采用工業鋁合金型材框架和亞光噴塑網孔板構成實訓框架、頂部設有30W日光燈二盞。
2. 實訓桌：左側內嵌電子消毒柜，中間部分可以存放實訓組件，電腦主機和顯示器。
3. 實訓組件：由32吋液晶彩電模塊、DVD機模塊、卡拉OK模塊、5.1聲道解碼器及立體聲功放模塊、全自動波輪式洗衣機模塊、家用電子消毒柜模塊、微波爐模塊、抽油煙機模塊、微電腦控制電飯煲模塊、微電腦控制電風扇模塊、常用工具套件等組成。
(1) 32吋液晶彩電模塊：模塊采用MST9E19B芯片作為主處理器，采用LVDS信號驅動輸出，LVDS信號線長1米。模塊含智能故障轉換接口單元、音視頻處理單元、音頻功放單元、遙控及本機鍵盤控制單元、音視頻輸入端子接口單元，內置設故排故系統（可由計算機隨機設置故障點），所有的單元布局在一塊600mm×370mm的PCB板上，模塊配32吋液晶電視專用電源箱。音頻輸出為2×10W，具有256個頻道記憶。
(2) DVD機模塊：DVD 機芯及伺服電路單元、DVD鍵盤控制、顯示及遙控單元、DVD內置穩壓電源、DVD光盤等。
(3) 卡拉OK模塊：雙路話筒輸入、左右聲道輸入輸出、音量及混響調節。
(4) 5.1聲道解碼器及立體聲功放模塊：杜比AC-3解碼器、左右聲道輸出、重低音輸出、中置輸出、立體聲耳機輸出。
(5) 全自動波輪式洗衣機模塊：采用海爾全自動波輪式洗衣機為實訓對象，包括水位檢測、電磁閥控制電路、電機控制等單元。采用51單片機控制，具有正常、模擬、短時三種工作模式，提供51單片機程序，便于教學。能完成家用洗衣機的功能，在無水源的情況下模擬洗衣機運行。
(6) 家用電子消毒柜模塊：由按鍵控制電路、狀態顯示控制、單片機控制、門控模擬電路及實物控制電路等單元組成。采用51單片機控制，并提供單片機源程序。
(7) 微波爐模塊：采用格蘭仕電子式微波爐作為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器等單元，適用于《家用微波爐的原理與維修》課程的實訓考核。
(8) 抽油煙機模塊：采用微電腦控制抽油煙機為實物模型，由電源電路、51單片機控制電路、數碼顯示電路組成，采用可控硅控制電路，并可提供單片機程序。
(9) 微電腦控制電飯煲模塊：采用艾美特微電腦控制電飯煲作為實訓模型，包括微電腦控制電路、溫度傳感器電路、電源保護電路、LCD顯示電路等單元，配有加熱實物，適用《電熱電動器具原理與維修》課程的實訓考核。
(10) 微電腦控制電風扇：采用電子控制電風扇為實訓模型，具有手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，適用于《新型電風扇原理與維修》課程的實訓考核。
1. 實物
(1) 32吋液晶屏：32吋16:9寬屏，分辨率：1366×768，對比度：1200:1，亮度：1000 cd/m2，視角：176度，反應時間：20ms，亮、暗點數符合國家標準。采用LVDS信號驅動。
(2) 全自動波輪式洗衣機：采用國內外知名品牌海爾波輪式洗衣機為實物實訓模型，采用流行波輪實體設計，包括進排水系統，電動機及機械傳動系統，支承機洗滌、脫水機構；內設洗衣機常見故障。適用于《全自動洗衣機故障檢修技術》課程的實訓考核。
(3) 家用電子消毒柜：采用遠紅外線和臭氧兩種消毒柜模型，包括電源控制、臭氧發生器、遠紅外線石英發熱管等單元。
(4) 微波爐：采用微電腦控制，具有光波、微波組合烹飪功能和電腦計時提醒。
(5) 抽油煙機：主要由電機、離心式風扇、照明燈、擋光罩、集油罩等組成。
(6) 微電腦控制電飯煲：采用國內外知名品牌電飯煲，具有多種烹飪模式選擇和立體加熱功能。
(7) 微電腦控制電風扇實物：采用臺式風扇，包含三檔風速可調電機、同步電機。
2. 交直流電源箱：提供16路220V±10％交流電源、三路+5V、三路+12V、一路±16V。
3. 智能考核系統：
智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成。可單機進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置，具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、剩余考核時間報警提示等功能。
(1)智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
(2)智能考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡，其中一臺計算機作為教師機進行故障設置和考核管理。
五、實訓項目
1. 32吋液晶電視實訓
(1) 理解液晶電視中各主要元器件的基本結構
(2) 認識液晶電視機各主要單元電路的組成
(3) 電子調諧器信號測量與故障分析、檢修
(4) 遙控及本機鍵盤控制電路故障分析與檢修
(5) 視頻信號電路故障分析與檢修
(6) 音頻信號電路故障分析與檢修
(7) 外部輸入電路故障分析與檢修
(8) 電源常見故障分析與檢修
(9) 高壓板信號驅動電路故障分析與檢修
(10) 液晶屏的拆裝
2. 全自動波輪式洗衣機實訓
(1) 全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
(2) 全自動洗衣機機械結構的認識及拆裝
(3) 全自動洗衣機進水系統故障的檢測和排除
(4) 全自動洗衣機排水系統故障的檢測和排除
(5) 全自動洗衣機報警電路故障的檢測和排除
(6) 全自動洗衣機狀態顯示電路故障的檢測和排除
(7) 全自動洗衣機按鍵電路故障分析和排除
(8) 全自動洗衣機上電電路故障分析和排除
(9) 機械傳動系統的常見故障分析及檢修
3. 電子消毒柜實訓
(1) 電子消毒柜主要元器件，控制芯片，顯示器件的認識與檢測
(2) 電子消毒柜結構的認識與拆裝
(3) 電子消毒柜紅外線高溫發生電路常見故障分析與檢修
(4) 電子消毒柜臭氧發生電路常見故障分析及檢修
(5) 電子消毒柜紫外線發生電路的常見故障分析及檢修
(6) 電子消毒柜狀態顯示常見故障分析與檢修
(7) 電子消毒柜風機故障分析與檢修
(8) 電子消毒柜按鍵電路故障分析與檢修
(9) 電子消毒柜電路板不工作故障分析與檢修
4. 微波爐實訓
(1) 微波爐主要元器件，控制芯片，顯示器件的認識與檢測
(2) 微波爐結構的認識及拆裝
(3) 微波爐微波產生電路的常見故障分析及檢修
(4) 微波爐光波功能故障分析與檢修
(5) 微波爐控制電路及定時電路常見故障與檢修
(6) 微波爐電壓轉換電路的常見故障及檢修
(7) 微波爐保護電路的分析與維修
(8) 微波爐按鍵電路故障的分析及維修
5. 抽油煙機實訓
(1) 抽油煙機主要元器件、控制芯片、顯示器件的認識與檢測
(2) 抽油煙機結構的認識與拆裝
(3) 抽油煙機電機控制電路故障分析與檢修
(4) 抽油煙機照明電路故障分析與檢修
(5) 抽油煙機按鍵電路故障分析與檢修
6. 微電腦控制電飯煲實訓
(1) 電飯煲主要元器件，控制芯片，顯示器件的認識與檢測
(2) 電飯煲結構的認識及拆裝
(3) 電飯煲常見故障分析及檢修
(4) 電飯煲控制電路及定時電路常見故障分析與檢修
(5) 電飯煲保護裝置的檢修
(6) 電飯煲常見故障的檢修
7. 微電腦控制電風扇實訓
(1) 電風扇常用元器件、傳感器及控制芯片的認
識和檢測
(2) 電風扇結構的認識與拆裝
(3) 電風扇定時系統常見故障分析及檢修
(4) 電風扇按鍵電路故障分析與檢修
(5) 電風扇電機控制電路故障分析與檢修
(6) 電風扇遙控發送、接收電路故障分析與檢修
