一、LG-ZKT01型 中央空調綜合實訓裝置系統功能：

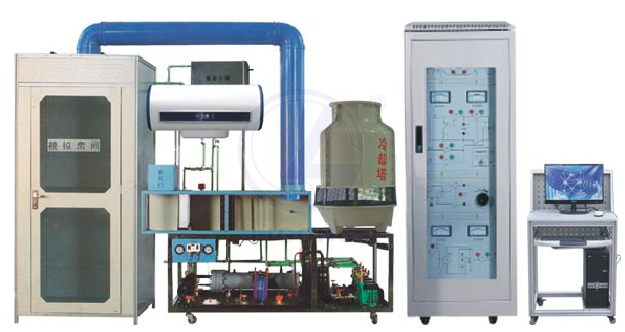

   LG-ZKT01型 中央空調綜合實訓裝置采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。中央空調綜合實訓裝置的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。 二、實訓項目：
1、中央空調系統的認知及使用；
2、制冷原理與熱交換技術；
3、中央空調系統常用傳感器識別與應用；
4、中央空調的PLC編程與控制應用；
5、中央空調的運行操作及考核；
6、中央空調運行保護與日常維護操作考核；
7、中央空調故障維修及考核；
8、變頻器應用；
9、觸摸屏應用；
10、計算機數據采集與組態控制技術應用；
11、網絡通訊技術及其應用。
三、系統配置：
1、電氣參數：
  工作電源：三相五線380V±10%，50Hz；
  安全保護：具有接地保護，漏電保護，過流保護。
  額定功率：<5KW。
2、系統設備配置：設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。
（1）制冷機組：由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統：由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統：由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
(4)制熱系統：由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）：由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間：由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（7）控制裝置配置：整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。PLC:三菱FX2N-48MR；變頻器：三菱FR-S540E-0.75K-CH；觸摸屏：7英寸彩色觸摸屏。
3、系統軟件配置：PLC編程軟件，配套PLC實訓程序及實訓指導書、中央空調配套組態軟件。網絡監控及智能考核軟件，實現教師和學生電腦（30臺，電腦自配）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。可以實現多臺電腦聯網控制系統。
4、工具儀表配置：電腦1臺、數字萬用表1個、裝配工具1套。
A.PLC編程軟件，配套PLC實訓程序及實訓指導書。
B.中央空調配套組態軟件。
C.網絡監控及智能考核軟件，實現教師和學生電腦（30臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
5、工具儀表配置（用戶自配）
（1）品牌臺式微機1臺
（2）數字萬用表1個
（3）裝配工具1套
四、系統配置清單

序號	名稱	規格、技術指標	單位	數量
1	壓縮機	2HP  R22 50HZ 220V	臺	1
2	起動器	50UF	只	1
3	儲液器	R22 1KG	個	1
4	冷凝器	螺旋式	只	1
5	手閥	1/4	只	2
6	高低壓表	低壓表:-0.1～1.8Mpa, 高壓表:-0.1～3.8Mpa	只	2
7	膨脹閥	RF22 Φ3 -60℃～10℃	只	1
8	風機	～220V	個	1
9	風管組件	內裝過濾器、蒸發器、風機等	套	1
10	熱水泵	～220V 50HZ 300W 揚程35米	臺	2
11	冷水泵	～220V 50HZ 370W 揚程32米	臺	2
12	電磁閥（液）	Ф10m 220V	只	1
13	蒸發器	螺旋式	只	1
14	過濾器	Ф10 R22	個	1
15	視液鏡	Ф10	個	1
16	溫控器	～220V 50HZ 設定溫度范圍：5℃~35℃	只	1
17	熱電偶	K型	只	8
18	模擬房間	850mm×950mm×1800mm	套	1
19	模擬鍋爐	35L 1500W內膽額定壓力0.7mpa	套	1
20	冷卻塔	3T	個	1
21	水箱	透明	套	2
22	支撐框架	鋼質	套	1
23	控制柜	內裝PLC、變頻器、交流接觸器、控制開關等	臺	1
24	連接線	航空插	條	1
25	考核軟件	中央空調控制實訓，可設置15個故障	套	1
26	實驗操作指導書		套	1
27	電腦小推車	噴塑鋼結構	張	1
28	PLC	FX2N-48MR	臺	1
29	變頻器	三菱FR-S540-0.75K-CH	臺	1
30	觸摸屏	7英寸彩色觸摸屏	臺	1
31	溫度采集模塊	三菱FX2N-4AD	塊	2
32	壓力采集模塊	三菱FX2N-2AD	塊	1
33	變頻調速模塊	三菱FX2N-2DA
34	壓力傳感器	量程范圍：低壓0～0～1.6Mpa、高壓0～3.8Mpa	個	2
35	服務器	16口，網絡	套	1
36	贈送裝配維修工具1套	一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應3種扳手等	套	1
37	萬用表	數字	只	1
38	電腦（自配）	電腦：聯想揚天T4900c(i7-4790/4GB/1TB/1G獨顯)（1）CPU:主頻3.6G，三級緩存8M，四核 （2）主板：H81高速芯片組 （3）屏幕:20寸LED寬屏液晶顯示器，VGA-DVA雙接口 分辨率：1600*900；  （4）內存：4G DDR3 1600MHz 內存及以上； （5）硬盤：1T SATA III； （6）網卡：千兆網卡； （7）聲卡：集成聲卡； （8）光驅：DVDROM； （9）顯卡：NVIDIA GeForce GT 720 1G獨立顯卡； （10）接口：6個USB接口，其中前置2*USB3.0,后置4*USB2.0接口，一個VGA端口，1個高清接口，1個DVI接口；	套	1
