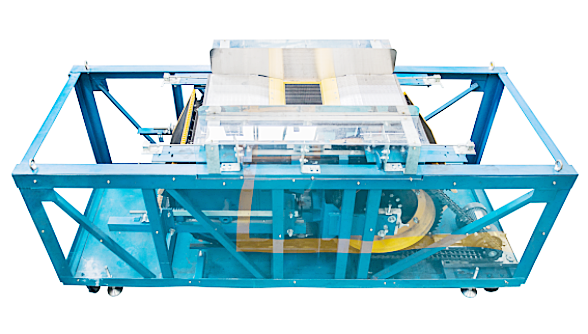

LG-DTFJ02型自動扶梯梯級拆裝實訓裝置
一、產品概述
LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。LG-DTFJ02型 自動扶梯梯級拆裝實訓裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
二、產品特點
1. 整體外觀簡潔明了，占地空間小；
2. 方便學員對自動扶梯內部結構的認識及操作；
3. 方便指導老師對于學員的操作指導及安全監管；
4. 采用真實機構器件，使學生學到的與實際應用的一致。
三、技術參數
1. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2. 工作電源： AC220V/380V ；
3. 額定頻率：50/60Hz；
4. 額定電流：3.5A/2.0A；
5. 額定功率：750W；
6. 額定轉速：1400/1700 r/min；
7. 梯級寬度：600 mm；
8. 減速機減速比：150：1；
9. 整機功耗：≤0.5KW；
10. 整機重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（長×寬×高）。
四、配置清單
1. 整體外觀簡潔明了，占地空間小；
2. 方便學員對自動扶梯內部結構的認識及操作；
3. 方便指導老師對于學員的操作指導及安全監管；
4. 采用真實機構器件，使學生學到的與實際應用的一致。
三、技術參數
1. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2. 工作電源： AC220V/380V ；
3. 額定頻率：50/60Hz；
4. 額定電流：3.5A/2.0A；
5. 額定功率：750W；
6. 額定轉速：1400/1700 r/min；
7. 梯級寬度：600 mm；
8. 減速機減速比：150：1；
9. 整機功耗：≤0.5KW；
10. 整機重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（長×寬×高）。
四、配置清單
|
序號
|
名稱
|
主要技術指標
|
數量
|
單位
|
備注
|
|
1
|
鋼結構框架
|
材料：Q235標準型鋼；表面噴漆處理
|
1
|
套
|
|
|
2
|
減速機
|
廠商：寧波/中大力德；型號：ZD750-S；電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min；
|
1
|
套
|
減速機接線方法有AC220V/380V兩種接線方法。
|
|
3
|
驅動鏈
|
品牌：蘇州/巨人動力；型號：20A-2；
節距：31.75mm； |
2
|
條
|
|
|
4
|
梯級
|
廠商：蘇州/全勝；型號：TJ600A；
材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
1
|
套
|
|
|
5
|
梯級傳動鏈
|
廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS；
|
2
|
條
|
|
|
6
|
張緊裝置
|
梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258；
|
1
|
套
|
含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；
|
|
7
|
控制柜
|
廠商：理工偉業
|
1
|
套
|
接觸器：施耐德；
|
|
8
|
移動檢修開關
|
|
1
|
個
|
|
|
9
|
移動行燈
|
DC220V
|
1
|
個
|
|
|
10
|
實訓工具
|
|
1
|
套
|
詳見配套工具清單
|
|
11
|
隨機資料
|
相關說明書及圖紙
|
1
|
套
|
|
五、配套工具清單
|
序號
|
名稱
|
型號/規格
|
數量
|
單位
|
備注
|
|
1
|
卷尺
|
3m
|
1
|
把
|
|
|
2
|
內六角扳手（組套）
|
BM-C9
|
1
|
套
|
|
|
3
|
全拋光梅花開口兩用扳手
|
10
|
1
|
把
|
|
|
4
|
全拋光梅花開口兩用扳手
|
13
|
1
|
把
|
|
|
5
|
全拋光梅花開口兩用扳手
|
16
|
1
|
把
|
|
|
6
|
全拋光梅花開口兩用扳手
|
18
|
1
|
把
|
|
|
7
|
T型六角扳手
|
5mm
|
1
|
把
|
|
|
8
|
開口扳手
|
8～10
|
1
|
把
|
|
|
9
|
開口扳手
|
12～14
|
1
|
把
|
|
|
10
|
開口扳手
|
17～19
|
1
|
把
|
|
|
11
|
一字穿心螺絲批
|
5×75
|
1
|
把
|
|
|
12
|
十字穿心螺絲批
|
2×75
|
1
|
把
|
|
|
13
|
工具箱
|
|
1
|
只
|
|
|
14
|
尖嘴鉗
|
|
1
|
把
|
|
|
15
|
斜口鉗
|
|
1
|
把
|
|
|
16
|
活扳手
|
300×36
|
1
|
把
|
|
|
17
|
鋼板尺
|
300mm
|
1
|
把
|
|
|
18
|
隨機文件
|
|
1
|
套
|
|
|
19
|
電氣原理圖
|
|
1
|
本
|
|
六、實訓項目
1. 梯級的拆裝操作；
2. 梳齒板的調整；
3. 梳齒前沿板的調整；
4. 梯級鏈張緊的調整；
5. 雙排曳引鏈的調整。
1. 梯級的拆裝操作；
2. 梳齒板的調整；
3. 梳齒前沿板的調整；
4. 梯級鏈張緊的調整；
5. 雙排曳引鏈的調整。
