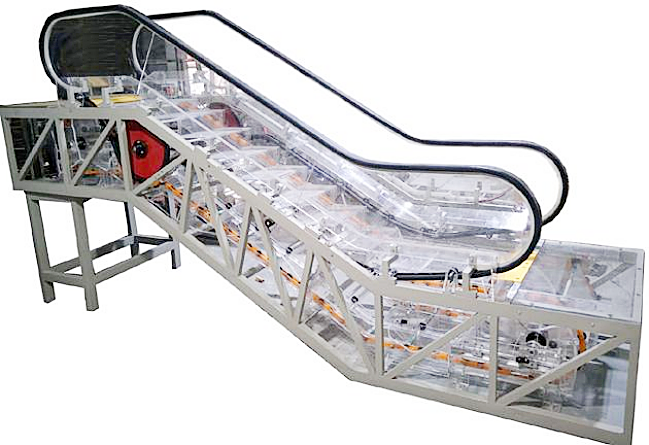

LG-DTFM01型透明自動扶梯教學模型
一、模型概述
LG-DTFM01型 透明教學自動扶梯模型適用于職業院校、中職院校 、電梯檢測所、物業電梯維修技能培訓、電梯技術專業學員進行自動扶梯梯級拆裝、操縱和維修保養實訓教學訓練。LG-DTFM01型 透明教學自動扶梯模型采用優質方管焊接密紋噴塑組裝成扶梯桁架，梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統等。
LG-DTFM01型 透明教學自動扶梯模型適用于職業院校、中職院校 、電梯檢測所、物業電梯維修技能培訓、電梯技術專業學員進行自動扶梯梯級拆裝、操縱和維修保養實訓教學訓練。LG-DTFM01型 透明教學自動扶梯模型采用優質方管焊接密紋噴塑組裝成扶梯桁架，梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統等。
二、技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10% ，工頻50Hz；
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、扶梯尺寸：3700mm（長）×850mm（寬）×1500mm（高）；
5、提升高度：300mm；
6、控制方式：三菱FX3U-48MR、PLC或微機控制。
7、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8、整體重量：400kg
三、自動扶梯教學模型配置清單
1、主要配置
1、輸入電源：三相四線（或三相五線）AC380V±10% ，工頻50Hz；
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、扶梯尺寸：3700mm（長）×850mm（寬）×1500mm（高）；
5、提升高度：300mm；
6、控制方式：三菱FX3U-48MR、PLC或微機控制。
7、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8、整體重量：400kg
三、自動扶梯教學模型配置清單
1、主要配置
|
序號
|
名稱
|
主要技術指標
|
數量
|
單位
|
備注
|
|
1
|
扶梯桁架
|
材料：鐵質密紋噴塑
|
1
|
套
|
平臺周圍設有扶手
|
|
2
|
金屬桁架
|
材料：鐵質密紋噴塑
|
1
|
套
|
含梯路導軌
|
|
3
|
驅動主機
|
額定電壓：AC380；額定電流3.7A，電機功率：1.5KW；減速比：30：1，制動電壓DC99V。
|
1
|
套
|
含電機、減速箱、制動器
|
|
4
|
驅動鏈
|
節距：120mm；
|
2
|
條
|
|
|
5
|
梯級
|
亞克力板
|
1
|
套
|
|
|
6
|
梯級傳動鏈
|
亞克力板
|
2
|
條
|
|
|
7
|
張緊裝置
|
含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；
|
1
|
套
|
|
|
8
|
扶手帶
|
黑色，橡膠
|
2
|
條
|
|
|
9
|
扶手帶摩擦輪
|
橡膠
|
2
|
個
|
|
|
10
|
扶手導軌
|
金屬導軌和滾動軸承尼龍導輪組成；
|
2
|
套
|
|
|
11
|
扶手玻璃
|
材料：有機玻璃；厚度：10mm；
|
1
|
套
|
|
|
12
|
圍裙板
|
表面材質：有機玻璃；
|
1
|
套
|
|
|
13
|
控制柜
|
采用可編程PLC或微機控制系統
|
1
|
套
|
|
|
14
|
樓層板
|
表面材質：有機玻璃；
|
1
|
套
|
|
|
15
|
扶梯安全開關
|
常用安全保護回路開關
|
1
|
套
|
|
|
16
|
實訓工具
|
日常使用
|
1
|
套
|
詳見工具清單
|
|
17
|
配套資料
|
電氣原理圖包括動力線路、安全回路、故障顯示、接線圖等，說明書包括安裝說明、機械維保說明以及用戶使用手冊
|
1
|
套
|
|
2、配套工具清單
|
序號
|
名稱
|
型號/規格
|
數量
|
單位
|
|
1
|
卷尺
|
3m
|
1
|
把
|
|
2
|
萬用表
|
MF47型
|
1
|
只
|
|
3
|
內六角扳手（組套）
|
BM-C9
|
1
|
套
|
|
4
|
梅花開口兩用扳手
|
10
|
1
|
把
|
|
5
|
梅花開口兩用扳手
|
13
|
1
|
把
|
|
6
|
T型六角扳手
|
5mm
|
1
|
把
|
|
7
|
開口扳手
|
8～10
|
1
|
把
|
|
8
|
開口扳手
|
12～14
|
1
|
把
|
|
9
|
一字穿心螺絲批
|
5×75
|
1
|
把
|
|
10
|
十字穿心螺絲批
|
2×75
|
1
|
把
|
|
11
|
工具箱
|
中號
|
1
|
只
|
|
12
|
尖嘴鉗
|
6寸
|
1
|
把
|
|
13
|
斜口鉗
|
5寸
|
1
|
把
|
|
14
|
活扳手
|
300×36
|
1
|
把
|
|
15
|
鋼板尺
|
300mm
|
1
|
把
|
四、自動扶梯模型實訓項目
1、認識自動扶梯的組成結構名稱及作用（漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等）。
2、認識自動扶梯安裝保護裝置的作用、安裝位置、檢修。
3、自動扶梯的基本安全操作與使用；
4、梯級的拆裝操作；
5、梳齒板的調整；
6、扶手帶的張緊的調整；
7、梯級鏈張緊的調整；
8、驅動鏈的調整；
9、制動器的調整；
10、維護保養前的基本安全知識操作與；
11、日常維護保養；
12、自動扶梯緊急救援；
13、自動扶梯安全回路故障查找及排除；
14、自動扶梯安全監控電路故障查找及排除；
15、自動扶梯動力電路故障查找及排除；
16、自動扶梯控制電路故障查找及排除。
