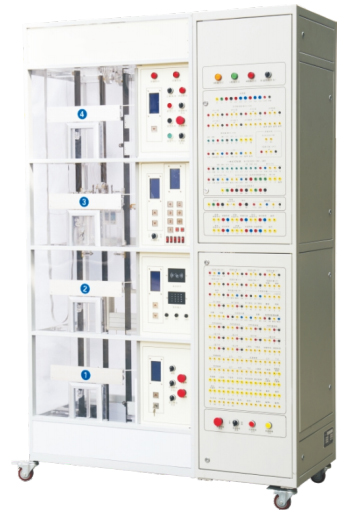

一、設備外觀圖

二、設備概述

LGY-DT05D型現代電梯電氣控制實訓考核裝置融合了電氣控制技術、電力拖動技術、門禁安防技術、通訊技術、智能傳感器檢測技術和遠程控制技術等多種技術為一體的電梯控制技術實訓考核裝備，具有功能豐富、實訓技能點全面的特點，能有效鍛煉學生的動手操作能力和系統接線裝調的能力?？蛇M行雙梯并聯控制使用、也可連接群控系統與其它電梯形成群控電梯，還可連接電梯物聯網系統形成物聯網型電梯。

本套電梯電氣控制裝調實訓裝置充分考慮未來電梯技術發展系統擴展的需求，系統擴展升級時只需增購相對的系統柜即可，系統擴展很方便。本套電梯電氣控制實訓裝置匯聚了現代流行的電梯全部電氣控制和安全管理手段，老師可以根據教學需要對學生進行電梯結構與原理剖析教學、電梯電氣控制回路裝接實訓、電梯電氣控制回路改裝實訓，電梯門禁技術練訓和電梯設備管理實訓，可以對不同層次的學生開設不同的實訓內容或者同一批學生不同時期的課題項目實訓，還可以將其它學科的技術運用到本裝置中進行實訓教學和研究（如：機電一體化技術、門禁控制技術）
三、技術參數

1.  系統總電源電壓：三相AC（380±38）V；頻率：（50±1）Hz。

2.  系統整機電流 ≤4A

3.  整機功率：≤2KVA

4.  電梯樓層4層

5.  工作環境：溫度-10℃～+40℃  相對濕度＜70%(30℃) 海拔＜4000m

6.  實訓考核單元系統柜：500mm × 600mm × 2290mm

7.  電梯摸擬升降系統柜：900mm × 600mm × 2290mm
