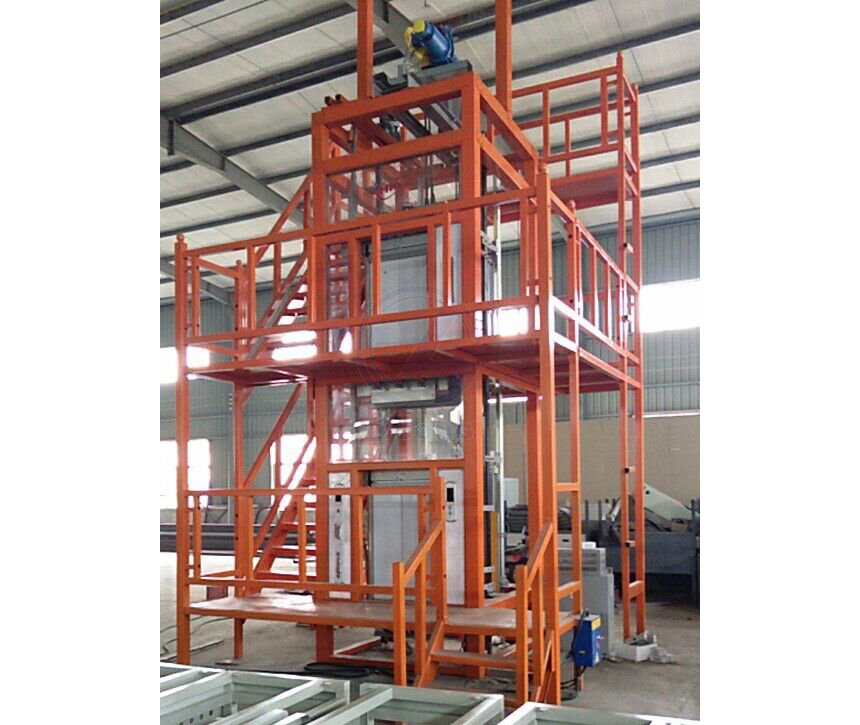

LG-DTS01型電梯安裝維修與保養實訓考核平臺

一、LG-DTS01型 電梯安裝維修與保養實訓考核平臺設備概述

設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求，采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。電梯安裝維修與保養實訓考核平臺適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。

設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構，且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道，不僅方便進行教學與實訓，而且營造了電梯安裝、維修與保養的真實情景。電梯安裝維修與保養實訓考核平臺設備由控制系統采用串行通信的VVVF微機電梯控制系統，曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。電梯安裝維修與保養實訓考核平臺具有電梯運行的真實功能，又科學、合理的整合電梯安裝、維修與保養的學習功能，是該裝置的特點。

實訓時，采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人，采用光幕屏蔽井道，防止學生或動物誤入井道等多重安全防護措施，保證教學與實訓的安全。

二、電梯實訓考核設備技術參數

◎ 工作電源：三相五線供電AC 380 V /220 V ±7.5% 50Hz;

◎ 參考尺寸：4500 × 3700 ×8000 mm （長×寬×高）;

◎ 安全保護措施：具有接地保護、過流、過載、漏電保護及防摔、防撞保護功能，符合相關的國家標準;

◎ *大功率消耗≤7.5 kW。

三、電梯實訓考核設備配置清單：

規格型號	額定載荷	升降行程	臺面尺寸	備注
SJG實訓電梯1	500kg	5米	1.4*1.35米

四、實訓電梯主要用料明細：

序號	材料名稱規格	用途	產地
1	δ3mm花紋鋼板sus304不銹鋼	門	上海寶鋼
	100*40H16方管	橫軸架
	10# 軌道型鋼	導軌
	100*40矩形管、δ14,16鋼板	門架面板
	100*40矩形管、δ14,16鋼板	橫軸架
2	液壓泵 CBN系列齒輪泵	液壓系統	泰興鼎坤
	液壓油46#		上海
	雙層高壓油管		威陽西北橡膠
	油缸筒Φ60*5 ×2		無錫四方精密無縫管
	活塞桿 Φ40 ×2		泰興鼎坤
	密封件、防塵圈		臺灣鼎基
3	電機	380V 2.2Kw	榮成市華宇機電有限公司
3	電器原件	電源線路控制	正泰集團
4	其他配件	滑輪、鏈輪	泰興鼎坤
		HRB軸承、鋼珠	哈爾濱
		鏈條、照明燈	泰興鼎坤
其他	使用說明書/保修卡/合格證

五、實訓電梯詳細用料配置：

序號	名稱	技術規格	備注
1	門	δ3mm花紋鋼板sus304不銹鋼
1	門	60*40	H16方管
2	道軌	10#	軌道C型鋼
3	門架面板橫軸架	100*40δ10 11	矩形管鋼板
4	油缸筒	￠60*5（2只）	內徑精磨
5	活塞桿	￠40（2只）	高碳鉻軸承鋼（外徑精磨）
6	活塞	￠60（2只）	耐磨鑄鐵
7	Y型密封圈	￠60（2只）	華而卡
8	臺面	1.41.352.5	3mm厚花紋板及70×70H16方管
9	高壓油管	DN848MPa	咸陽航空油管
10	液壓件接頭	￠8	蘇州
11	電磁閥	JBZE8	蘇州
12	高壓齒輪泵	E304	泰興鼎坤
13	控制變壓器	BK50C-380V220V36V24V12V6V	德力西
14	交流接觸器	CJXZ-1210	德力西
15	中間電磁繼電器	JZX－22FD－4Z	德力西
16	行程開關	LX19-001	德力西
17	按鈕	NB4	德力西
18	電磁閥	直流－24V	德力西
19	漏電斷路器	DZ47-36 D10	德力西
20	雙色信號燈	AD16-22D/S	德力西
20	額定載荷	500kg	操作高度5000mm

注：自產品交貨起壹年內，正常使用情況下，由于產品質量原因(非使用不當等人為原因)造成的設備故障，免費保修。
