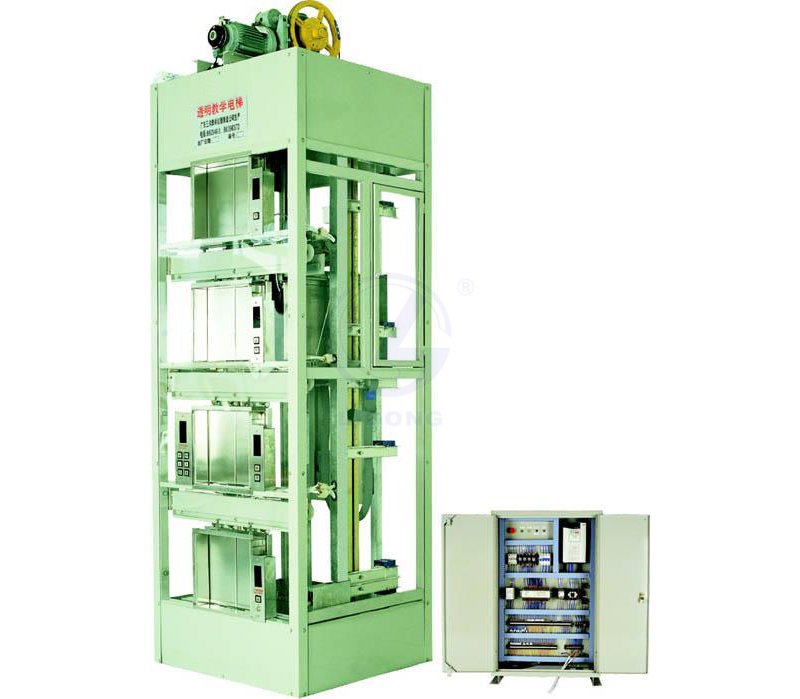

一、LG-DT402型 透明仿真模擬電梯設備概述：

   LG-DT402型 透明仿真模擬電梯是為大中專院校、職業技校電梯工程及自動化課程演示教學而設計的，其控制元件全電腦化，可編程，電動機驅動采用進口變頻調速器，功能與真實的變頻調速電梯相同，具有全集選功能，能自動平層，自動關門，響應轎內，外呼梯信號。透明仿真模擬電梯是真實電梯的縮小版，框架采用實際電梯框架，為使內部構造講解直觀，外罩采用進口透明有機玻璃制造，內部一目了然，內部構件全部采用鍍鋅處理，耐腐蝕性能良好，維修保養簡單。 透明仿真模擬電梯模型可作自動化專業的電梯程序教學與故障排除實習之用，也可作職業技校的電梯安裝維修演示操作之用。

二、設備結構：
1、井道柜架：相當于電梯附著的建筑物，為電梯提供支承，固定導軌，是鋼架結構。
2、曳引機：位于柜架頂部，是電梯的動力裝置。安裝在兩條承重梁上，他主要由以下部分組成：
1)電動機：鼠籠式三相感應電動機，采用交流變頻(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的合適感。
2)制動器：只在電梯通電運轉時間松閘，當電梯停止時制動并保持轎廂位置不變，工作電壓DC110V。
3)控制器：采用蝸輪桿減速器，具有高密度、高效率、低噪音的特點。
4)曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
3、控制屏：
1)變頻器：根據PLC給出的指令，對電機的電源頻率、電壓進行調制，使電機平衡。
2)可編程序控制器(PLC)：控制電梯的運行狀態，根據內選信號，對電梯的位置進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號，順向堆停，反向保留信號，自動關門等功能。
3)安全及門鎖回路：由繼電器回路組成，急停，門鎖開關的通斷決定安全及門鎖回路的正常與否，以使PLC斷送電梯是否處于安全狀態。 4、導 軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
5、轎 廂：由曳引鋼絲繩懸掛，通過曳引機另一端連接對重，在
導軌上運行，轎廂裝備自動化，門上裝有連鎖開關，當門關閉后電梯才能運行，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。 6、對 重：與轎廂連接，作用是平衡轎廂的重量。
7、層 門：門上有門鎖開關，當層門關閉后，電梯才能啟動。
8、操縱箱：設在柜架正面左側，模擬乘客在轎廂內選層的信號輸入設備，包括：
1)數字顯層器：七段數碼顯示轎廂所在樓層
2)“1”、“2”、“3”、“4”選層按鈕
3)關門銨鈕
4)方向指示燈：電梯運行方向指示
5)電源鎖：開關電梯電源，即首層外呼盒
9、減速倍系統：由永磁感應器構成，提供轎廂停層位置信號
10、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。
三、主要參數：
1）電梯轎廂尺寸：600×500×560（寬×深×高），外尺寸。
2）門口尺寸：380×470（寬×高）
3）井道框架外圍尺寸：980×820×4000（寬×深×高）。
4）設備自重：約600㎏。
5）曳引機功率：0.75KW。電壓380V或220V兩種。
6）額定電流：2.5A。
7）供電電源：三相五線，380V，50HZ。
8）變頻器：三菱A540。
9）可編程控制器（PLC）：日本三菱FX系列。
10）控制方式：集選（JX）。
11）電梯層站：4/4。
四、考核故障說明
1．感應器故障：減速信號、平層信號等16個故障點
2．觸點、開關、按鈕故障：各類開關、按鈕故障等18個故障點
3． PLC輸出繼電器故障：內選按鈕燈輸出繼電器損壞、顯示輸出繼電器損壞等10個故障點
