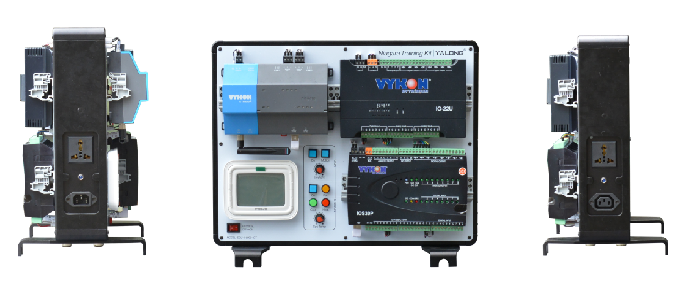

一、裝置圖片

二、裝置概述

本裝置的框架基于“全球性物聯網開放框架技術資質Niagara TCP（Technical Certificate Program）”的認證體系，全面覆蓋并滿足了其三大核心資質的課程培訓和專業認證，包括有“Niagara TCP應用”、“Niagara Advanced TCP高級應用”及“Niagara Developer開發”。

系統涉及了物聯網技術、網絡通信技術、現場總線技術、傳感器檢測技術、嵌入式控制技術、Niagara framework集成技術、BACnet TCP/MSTP集成技術、Modbus TCP/MSTP集成技術、TCP/IP集成技術、WiFi集成技術及OPC集成技術等多門學科知識，從教學與實踐相結合的角度培養和考核學生的系統應用能力和軟硬件設計開發能力，培育具備“現代工匠精神”的卓越工程師。

本裝置主要由系統單元、平臺框體及實驗箱體等組成，具體如下：

1.系統單元：主要由JACE集成服務器、BACnet網絡控制器、風機盤管驅動器、溫控器操作面板、Niagara Framework開放式集成應用與開發軟件、模擬I/O、電源模塊、烤漆型PCB主面板等組成，技術開發軟件平臺綜合集成了與各類品牌軟硬件進行協議通訊的功能和快速構建各種系統所需的工具，使得開發和應用過程變得生動有趣，大大提高設計效率；

2.平臺框體：主要由鋁制框盒、手提把手、立式支腳及PDU插座等組成，可實現立置形式（安裝支腳）于桌面上進行操作（單面工位）；

3.實驗箱體：主要由實驗箱殼和EVA防震內襯等組成，可實現平置形式（拆除支腳）于實驗箱中進行操作（單面工位）或方便儲存運輸。

三、技術指標

1. 電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

2. 安全保護：接地，過壓，過載，短路，PDU防誤碰觸電；

3. 整機功耗：≤100W；

4. 整機重量：≤10KG；

5. 外形尺寸（寬×深×高）：425mm×200mm×350mm（平臺框體/立置）；

515mm×375mm×195mm（實驗箱體/平置）。
