一、組件配置

序號	組件	數量	備注
1	FANTAI_ZigBee開發評估板(插 有FANTAI_CC2530 模塊)	2	由 CC2530 通信板和底板組成。 CC2530 通信板：8051 內核的單片機+射頻收發模塊； 底板：按鍵、LED 燈、串口、LCD 屏、供電接口、電池接口、燒寫接口等； 供電方式：（1）5V 開關電源供電；（2）CC2530 Debugger 調試器供電。
2	FANTAI-CCDebugger多功能仿真器/調試器	1	兼容 CC 系列仿真/下載/調試
3	FANTAI_ZigBee傳感器	3	可燃氣體傳感節點、空氣質量傳感節點、震動傳感節點、雨滴傳感節點、溫濕度傳感節點、遙控按鍵傳感節點、數字氣壓傳感節點、繼電器控制節點、光敏傳感節點、火焰傳感節點、顏色傳感節點、光線傳感節點、結露傳感節點、三軸加速度傳感節點、RFID 傳感節點、紅外遙控傳感節點、串口控制傳感節點、土壤溫濕度傳感節點、二氧化碳傳感節點、超聲波傳感節點、指紋識別傳感節點、RS485控制傳感節點、語音播報傳感節點（以上傳感器任選3種）
4	串口線	1
5	Mini USB 數據線	2
6	電源適配器	1
7	光盤資料	1	原理圖、二次開發源代碼、實驗指導書等


二、功能與外觀

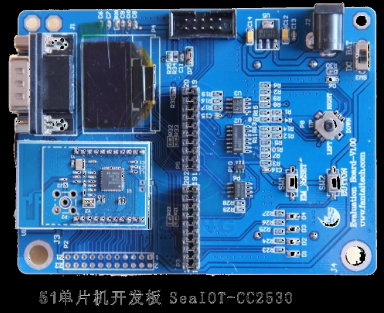

1、FANTAI_ZigBee 開發評估板說明 ●控制芯片：CC2530
  工作頻率：125KHz；
  支持協議棧：ZigBee 2007 或 ZigBee PRO 規范；
  具有 ZigBee 通信模塊，與網關進行無線數據傳輸；
  支持無線通信節點的動態組網及傳感數據采集傳輸；
  具有高性能通信串口 RS232 接口，與上位機進行數據傳輸。
  0.96 寸 OLED 屏 支持軟硬 SPI 接口，帶有字庫芯片
  預留 CC2530 所有 IO 口
  標準 JTAG 接口支持在線仿真調試
  可外接 5V 電源供電，電池供電，板載供電
  板載一個 4 項導航按鍵，復位按鍵，功能按鍵
  一個波動開關，4 個用戶 LED，一個電源指示燈
  一個 FLASH 存儲芯片，SPI 接口
  支持基礎實驗，AES 安全協處理器實驗,射頻實驗，CC2530 協議棧實
2、FANTAI_ZigBee 傳感器的名稱與說明

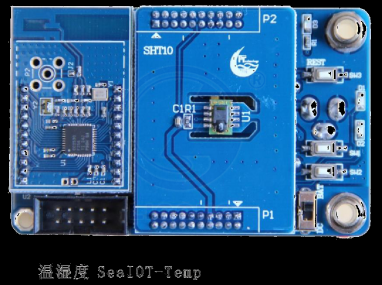

（1）溫濕度傳感器節點
  由溫濕度傳感器模塊、CC2530 射頻模塊和底板三部分組成；
  溫濕度 ZigBee 節點可以接收 ZigBee 協調器的采集命令進行數據采集，再將采集的數據發送回協調器。
  采用 SHT10 溫濕度傳感器，抗干擾能力強，性價比高；
  全標定輸出，使用時無需重新校準；
  高精度兩線制數字接口，直接與微控制器相連；

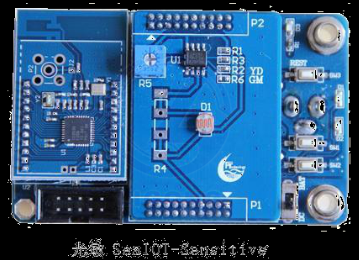

  請求式測量，自動休眠，超低能耗。 （2）光敏模塊
  由光敏傳感器、CC2530 射頻模塊和底板三部分組成；
  光敏 ZigBee 節點可以接收 ZigBee 協調器的采集命令進行光照采集，再將采集的數據發送回協調器。
  板載光敏傳感器；

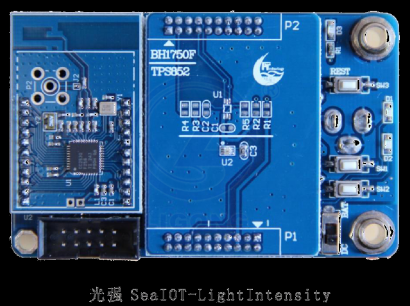

  支持 5V 電壓輸入 （3）光線傳感器節點
  由線傳感器、CC2530 射頻模塊和底板三部分組成；
  光線 ZigBee 節點可以接收 ZigBee 協調器的采集命令進行光線采集，再將采集的數據發送回協調器。

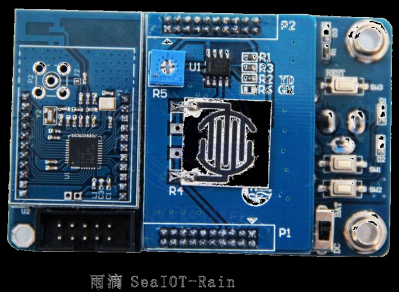

  支持 2.4~3.6V 電壓輸入 （4）雨滴傳感器模塊
  由雨滴傳感器、CC2530 射頻模塊和底板三部分組成；
  雨滴傳感節點可以接收 ZigBee 協調器的采集命令進行是否下雨或是否有水的判斷，再將采集的數據發送回協調器；
  也可以讓雨滴傳感節點實時工作，定時向協調器發送下雨或有水的信息值；
  板載雨滴感應傳感器；

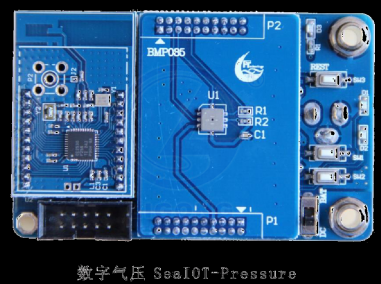

  節點為 5V 供電 （5）數字氣壓傳感器節點
  由數字氣壓傳感器、CC2530 射頻模塊和底板三部分組成；
  數字氣壓 ZigBee 節點可以接收 ZigBee 協調器的采集命令進行氣壓采集，再將采集的數據發送回協調器。
  板載 BMP085 數字式氣壓傳感器，內置 AD 轉換器，支持 IIC 通信協議；
  模塊可以測試大氣氣溫和大氣壓強；

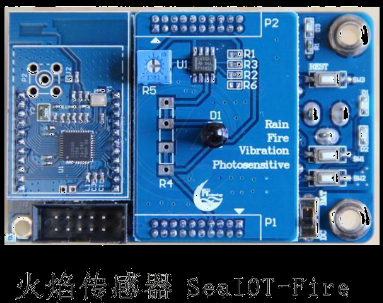

  支持 5V/3.3V 電壓輸入； （6）火焰傳感器模塊
  由火焰傳感器、CC2530 射頻模塊和底板三部分組成；
  火焰 ZigBee 節點可以接收 ZigBee 協調器的采集命令進行光強采集，再將
采集的數據發送回協調器；也可以讓火焰節點實時工作，檢測到火焰時，立即向協調器發送報警信息；
  板載火焰傳感器；

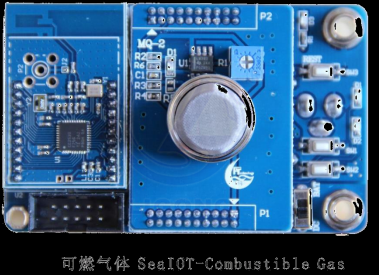

  節點為 5V 供電 （7）可燃氣體傳感器節點
  由可燃氣體傳感器、CC2530 射頻模塊和底板三部分組成；
  可燃氣體 ZigBee 節點可以接收 ZigBee 協調器的采集命令進行可燃氣體濃度的檢測，再將采集的數據發送回協調器。
  板載 MQ-2 氣體傳感器；
  支持 5V 供電 三、實驗項目
實驗一  建立一個簡單的實驗工程
實驗二  通用數字 I/O 實驗
實驗三  OLED 屏顯示實驗 I(軟件模擬 SPI 總線)
實驗四  OLED 屏顯示實驗 II（硬件 SPI 總線）
實驗五  UART 串口通訊實驗
實驗六  時鐘模式實驗
實驗七  外部中斷實驗
實驗八  AD 單次采樣實驗
實驗九 用戶按鍵實驗
實驗十 溫度傳感器實驗
實驗十一  功耗模式實驗
實驗十二  定時器中斷實驗
實驗十三  秒表實驗（定時器 3）
實驗十四  看門狗實驗
實驗十五  看門狗實驗 II(定時器模式)
實驗十六  DMA 傳輸實驗
實驗十七  隨機序列發生器實驗
實驗十八  AES 安全協處理器實驗
實驗十九 射頻通信實驗 I(數據包誤碼率測試)
實驗二十 射頻通信實驗 II（Light&Switch）
實驗二十一 射頻通信實驗 III(頻譜分析儀)
