LGL-Z05型樓宇智能化工程仿真綜合實訓系統

一、產品概述
LGL-Z05型 樓宇智能化工程仿真綜合實訓系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術綜合實訓設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，建筑模型包含樓宇智能小區供電、門禁、監控、消防報警，應急消防廣播、應急電話、模擬防排煙系統、應急電梯、巡更、安防、弱電布線等綜合模型。并配有智能化供電及監控，雙電源供電控制等、控制設備電氣控制柜以及操作臺監控中心和PC控制等組成。
了解整個建筑模塊安防報警監控、消防報警系統、安保巡更、視頻監控及周邊防范系統、供電系統、照明系統、等多個領域系統，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程綜合能力。它適合樓宇智能化工程技術、弱電安裝工程等相關專業的教學和培訓。各系統既可獨立運行，也可實現聯動。通過此綜合建筑模擬綜合系統進行項目訓練，檢驗學生的動手實踐能力、建筑智能化的設計能力、樓宇工程管理能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

二、產品特點

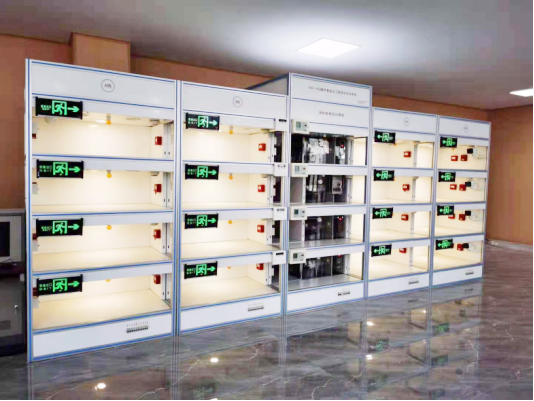

LGL-Z05型樓宇智能化工程仿真綜合實訓系統模擬典型建筑結構，通體采用工業鋁合金型材和木質高密度墻板，搭建筑成模擬四層多間仿真大樓，配置有模擬走道、每層可通過模擬電梯運行到達，每個房間及樓道均采用吊頂安裝電氣設備,大樓設有總電源箱。分區配電箱、建筑模型分為智能大樓（小區）和管理中心兩大部分、并結合現代化大樓特點配備有應急消防模擬電梯，大樓供電、應急照明、消防報警、安防系統等、并選用市場上技術成熟、低電壓安全型器件，因而具有真實、美觀、可靠和安全的特點。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控、報警監控、門禁管理監控及管理中心計算機。
在智能大樓（每個區域內安裝照明、應急照明、煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁、紅外對射和巡更點、監控視頻攝像機、消防防模塊、視頻戶機等。智能大樓（小區）的模擬房間窗戶裝有探測器，實現室內安防與周界防范功能，并與管中心聯網集中管理監控。
監控系統采用集中圖形化顯示,上傳各系統綜合集中控制管理.給合多領域、多系統實現樓宇智能化綜合管理.
1、供配電系統：
（1）供配電監控系統和實訓部分、智能大樓綜合實訓系統中所有設備由本供配電監控系統提供。進線采用模擬兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。并設置有模擬備用發電機系統。
（2）通過各路操作開關、下位機部分：采用控制模塊實現數據采集與控制，采集各供電線路供電情況，控制各斷路器的分、合閘。
（3）上位機部分：采用組態軟件，與下位機PLC控制器采用PPI通信。上位機界面中（觸摸屏）可整體監測供配電系統結構，并可提供對電力網絡出現的故障告警并快速定位和采取相應措施。
2、智能監控系統：
（1）視頻監控系統由監視區攝像機硬盤錄像機網絡設備監視器、實訓聯線等組成。
（2）本地監控
（3）支持 HDMI、VGA、同時輸出，支持 HDMI 與 VGA 同時預覽與回放。
（4）支持高清 HDMI 顯示，支持254/264壓縮格式。
（5）支持多畫面分割下不同通道并行預覽與回放。
（6）支持單、多畫面預覽，預覽通道順序可調。
（7）支持預覽便捷菜單操作。
（8）支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。
（9）可屏蔽指定的預覽通道。
（10）支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測。
（11）支持視頻隱私遮蓋。
（12）支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。
（13）云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。
（14）支持網絡遠程監控，WIFI、APP監控模擬監控整個大樓各通道的監控畫面、具有大樓全景監視。
3、智能安防周界系統：
（1）智能周界系統分為監控中心管理區、控制中心監控和控臺操作連線至大樓各安防點
（2）大樓安裝有周界人體紅外傳感器，分別保護整個模擬大樓的安防能力
（3）通過各周界人體紅外傳感器監控、下位機部分：采用控制模塊實現數據采集與控制，采集各供防區情況。
（4）上位機部分：采用組態軟件，與下位機控制器采用PPI通信。上位機界面中（觸摸屏）可監控各防區非法入侵等情況。即時顯示報警畫面。控制輸出聲光報警等
4、安防巡邏系統：
（1）安防巡邏系統由感應卡、管理軟件、巡更機軟件系統等組成
（2）在大樓每個必經道路安裝有巡邏點，模擬建筑小區安保巡邏工作。
（3）上位機安裝有提供了強大的軟件管理平臺，提供了多個信息鈕點、先進的巡更設備、可靠和穩定數據讀入出導出、多種不同鈕點的認識與了解、可合理布置人員路線。
5、應急供電系統：
（1）應急信息系統由安全顯示牌、給合應急供電系統等組成
（2）在大樓每個應急通道都設立有安全應急電源指示牌，應急供電系統并由消防聯動控制實現應急自動切換。
6、照明監控系統：
（1）照明系統由大樓供電配電柜、照明燈具給合現代智能照明控制系統等組成
（2）在大樓每個房間均安裝的吸頂照明燈，包含大樓模擬應急走道照明等照明系統通過控制中心上位機采用組態控制并可通過上位機進行監控制照明狀態。
（3）照明系統可通APP遠程監控制大樓照明狀態。
（4）整個大數普通照明電源在消防火災狀態下聯動切除非消防應急電源。
7、消防報警聯動
消防報警聯動系統在智能建筑（建筑設備管理系統）是一個重要的系統，該系統是樓宇中一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
（1）大樓房間及走道都配備有消防探測器，每層配備有聲光報警器、模擬排系統、控制模塊、大樓每層配置有應急廣播、消防電話、等設施
（2）消防系統控制中心大樓應急供電系統、應急照明系統、廣播系統、消防電梯系統、包含非消防電源進行聯動控制。
（3）控制中心通過上位機監控大樓消防報警狀態，并打印消防報警信息。
8、消防電梯系統操作
（1）超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
（2）轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或沖頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩沖器，由緩沖器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
（3）門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
（4）門機力矩安全保護裝置
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
（5）廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
（6）終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
（7）具有消防應急開關
電梯具有消防應急接口,平時可供客梯正常使用,當出現消防故障時,電梯自動降落至一層,電梯用戶不能正常使用電梯,只有專業消防人員才能使用電梯.
三、技術規格
1、輸入電源：三相四線（AC 380V±10% 50Hz）
2、工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3、裝置容量 lt;5kVA
4、外形尺寸：大樓約6000mm×1000mm×2400mm；配電控制柜1500mm×600mm×1800mm；消防控制柜600mm×600mm×1800mm；綜合控制臺約1600mm×600mm×1800mm；控制臺約1500*700*1800）絕緣電阻：＞3MΩ
5、安全保護：具有漏電自動保護功能
四、實訓頂目
1、供電系統
（1）常用配電設備認知與應用
（2）智能建筑的供電運行方式線路組建與操作
（3）供配電系統中運行線路狀態的現場監測和控制
（4）備自投聯動運行控制和調試
（5）供配電監控系統運行調度實訓
（6）低壓分級線路組建操作實訓
（7）雙電源明暗備原理操作實訓
（8）上位機監控與操作
2、智能監控系統
（1）攝像機的認識與接線
（2）監控系統操作與接線
（3）各種攝像機在生活在的用途
（4）鏡頭的安裝及調試
（5）攝像機的通道設置與定時錄像設置
（6）USB備份處理
（7）與網絡視頻傳輸入的綜合擴展實訓
（8）攝像機的圖像調試與安裝試
（9）手機APP遠程監控功能操作
（10）PC網絡監控操作實訓
3、智能周界系統
（1）周界安防工作原理認識
（2）周界人體紅外傳感器的認識與安裝
（3）安防系統線路連接與操作
（4）上位機監控與操作
（5）安防系統編程與設計
4、安防巡邏系統
（1）離線巡更器的設置和操作
（2）離線巡更軟件的操作
（3）系統的設計與線路計劃
（4）巡更管理擴展模塊實訓
（5）人員信息管理
（6）線路規化與考勤管理
5、應急供電系統：
（1）應急信息系統供電組成與控制操作
（2）應急供電系統消防聯動控制編程實現應急自動切換
（3）應急照明系統設計規范與控制原理認識
6、照明監控系統：
（1）現代大樓照明監控系統技術認識
（2）現在大樓照明線路的組建認知
（3）照明系統自動控制設計原理
（4）照明系統與消防聯動系統控制聯網操作
（5）照明控制系統的ＡＰＰ聯網操作
（6）上位機監控與操作
7、消防報警聯動
（1）消防報警聯動監控計算機中心的操作
（2）報警點的設置操作
（3）制控系統的管理
（4）消防聯供電系統的聯網操作實訓
（5）消防應急廣播系統的聯網操作實訓
（6）消防聯動排煙系統的操作
（7）消防聯動應急照明系統的操作
（8）消防聯動動主機的設置
（9）消防聯動主機的聯動編程
（10）消防探測器的便用與編碼
（11）消防報警系統的互聯操作，線路故障的判斷與處理
（12）火警通訊主機的操作，系統功能設置
（13）主機與電話分機的通訊操作，分機電話的操作
8、消防電梯
（1）轎廂啟動與停止、點動控制實訓；
（2）轎廂加速與減速的速度控制實訓；
（3）轎廂平層控制的實訓; 護裝置實訓；
（4）限速保護裝置實實；
（5）信號指示系統實訓；
（6）轎廂照明控制實訓；
（7）電梯控制系統實訓；
（8）電梯控制程序編寫下載實訓；
（9）電梯程序運行與調式實訓；
（10）消防狀態下電梯操作規程:
（11）消防聯動系統與電梯操作聯網操作
五、系統組成及設備的配置
（一）框架基本配置表

序號	項目內容	規格、技術指標	數量	單位
1.	智能建筑模型	由鋁合金型材框架和安裝布線高密度墻板組成，6000mm×1080mm×2400mm。（長×寬×高），分為智能大樓、管理中心和樓道等區域，智能大樓設計為管理中心兩大區域結構，器件采用內六角螺絲和工程塑料卡件配合安裝。	定制	套
2.	安裝布線墻板	按要求定制	定制	塊
		按要求定制	定制	塊
		按要求定制	定制	塊
		按要求定制	定制	塊
3.	雙電源配電柜	供配電硬件系統、供配電監控系統和實訓部分。 1.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。 2.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。 3.下位機部分：采用控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。 4.上位機部分：采用力控組態軟件，與下位機控制器采用總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供對電力網絡出現的故障告警并快速定位和采取相應措施。	1	套
4.	消防控制中心柜	系統能進行各種模擬火災和報警聯動操作演示、與各系統的聯動設置、聯動編程、線路設計、聯網、線路及設置等實訓。并可通過消防報警聯動監控計算機中心，對整個智能大樓消防系統進行監控控制，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。	1	套
5.	樓層控制配電箱	漏電保護器DZ47-63LE 2P/10A	1	套
6.	樓層配電箱	漏電保護器DZ47-32LE -2P10A	1	套
7.	監控控制實中臺	參考尺寸1600mm×700mm×1800mm 監控控制臺實訓臺實現供電、照明、安防、消防各系統集中電氣控制線路實訓，具有集中管理線路故障實訓、電源管理、通訊管理等功能。	1	套
8.	琴臺式電腦桌	參考尺寸1200mm×800mm×1200mm 管理中心實現安保區域的集中監控和管理，具有管理中心機、視頻監控、報警監控、供電及照明監控、消防監控制、對講門禁管理監控及管理中心。	2	臺
9.	鋁材人字梯	1500MM	2	把
10.	計算機	主流品牌電腦內裝操作系統，編程軟件，組態軟件、系統監控制軟件	1	套

（二）系統參考配置

序號	名稱	配置內容	備注
1	消防報警系統	系統配置有智能消防控制主機、消防廣播主機、總線電話、消防廣播功放、總線式智能溫度傳感器、總線式智能燃氣傳感器、總線式智能煙傳感器、消防燈、輸入/輸出模塊、輸入模塊、總線式消防專用手動報警模塊、智能消防控制主機、總線式智能溫度傳感器等，排煙機、可進行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。	1套
2	室內安防及周界防范系統	系統配置有震動探測器、玻璃破碎探測器、感溫探測器、煙霧探測器、可燃氣體探測器、被動紅外探測器、門磁、紅外對射探測器、聲光報警器、家用緊急求助按鈕、被動紅外幕簾探測器、大型報警主機、液晶鍵盤等，可實現對講門禁和室內安防聯動、視頻監控及周邊防范功能。	1套
3	視頻監控系統	系統配置有高速球攝像機、彩色半球攝像機、矩陣主機、硬盤錄像機、15寸液晶監視器、紅外攝像機、機、支架（2個）、彩色液晶監視器、硬盤錄像機、單頭音頻線（4根）、自動光圈鏡頭等器件，可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。通過系統模塊的參數設置和編程，實現監視器的視頻監控、畫面切換和報警聯動錄像等功能。	1套
4	智能布線系統	系統配置有程控交換機、RJ45配線架（安普康超五類24口）、以太網交換機（D-link 1024R）、電話程控交換機、電話配線架（4套）、底盒、電話模塊（10個）、網絡模塊（10個）、電話機（4個）、RJ45水晶頭（安普康超五類100個）、RJ11水晶頭（100個）、網絡線鉗（寶工8P 808-376C）、打線鉗(安普康AM-918B)、線纜測試儀等器件，可完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。	1套
5	巡更系統	系統配置有巡更巡檢器、通訊線、充電器、信息鈕（6個）、軟件	1套
6	照明控制系統	控制器、網絡適配器、編程軟件、組態軟件、應急燈、吸燈燈、能進行通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。	1套
7	供電系統	系統配置有空氣斷路器、電量采集模塊、控制模塊、電流傳感器、模擬高壓合閘開關、模擬高壓分閘開關、分階段開關、模擬低壓配電室、無功補償器、雙電源投切開關、組態監控軟件等組成。	1套
8	消防應急電梯	系統配置有獨立的轎箱井，牽引電器，ＰＬＣ控制柜、變頻器、配重轎箱，消防控制開關，消防聯動接口，數據上傳組態監控等。	1套

（三）工具及配件

序號	名稱	內容	備注
1	工具	包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄十字螺絲刀、剪刀、電烙鐵（40W）、焊錫絲（2卷）、萬用表（三位半）、內六角扳手（Φ6）、三角套筒、剝線鉗、尖嘴鉗、斜口鉗等通用或專用工具。
2	耗材配件	PVC線槽、水晶頭（20個）、視頻線（網線300米）、23芯線(紅、黑各4卷)、16芯線(黃、白各2卷)、屏蔽雙絞語音線（2芯40米）等。
