一、LG-B02型 弱電井中垂直工作區系統實驗實訓裝置功能
        弱電井中垂直工作區系統實驗實訓裝置能讓學生進行弱電井垂直工作區系統的元件、作用、組成和原理的認識實訓。

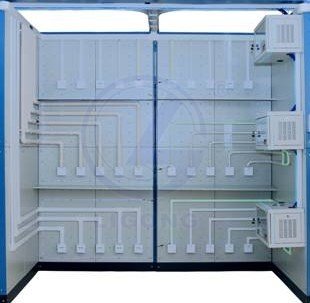

網孔板房間式結構

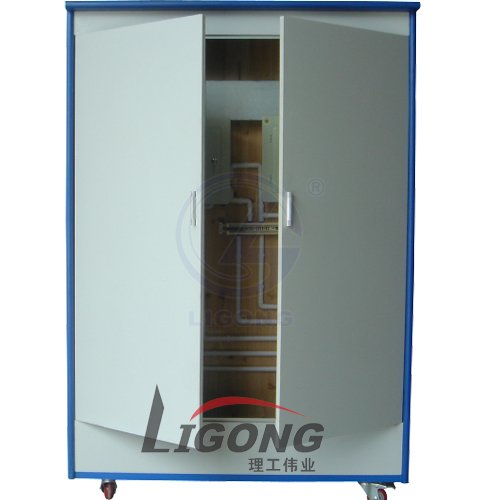

木板柜式結構

        弱電井中垂直工作區系統實驗實訓裝置能進行大對數配線架和大對數電纜、超五類網絡線、電話線、有線電視線的配線、理線、打線、軋線操作，能進行各種線槽的敷設、各種線管的敷設，能進行配電箱、電話模塊、網絡模塊和有線電視分配器的安裝、穿線、敷線、線端的連接等實訓，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。弱電井中垂直工作區系統實驗實訓裝置并可與布線系列中其它設備聯網進行各種綜合實訓。本實驗實訓裝置能讓學生進行線路故障的判斷與處理。

二、技術指標
工作電壓：9V干電池
整機容量：0W
外型尺寸：120×180×60cm3
安全保護：9V低電壓
故障設置：能進行硬件線路的故障設置與排除
三、主要配置
橋架 1套
三通 2套
二通 1套
有線電視配線箱 1套
電話配電箱 1套
線槽 2米
線管 2米
配線架 1套
四通分配器 1個
F頭 20個
大對數電纜 4米
網絡線 100米
電話線 100米
三用壓線鉗 1把
螺絲刀 1把
鉗子 1把
板手 1把
打線刀 1把
密度板雙貼面進口防火板管道井 1套
安裝板 1塊
四、實訓項目
實訓一：弱電井垂直工作區系統元件、作用、組成和原理的認識實訓
實訓二：弱電井垂直工作區系統的基本功能演示操作實訓
實訓三：大對數電纜理線、打線、軋線操作實訓
實訓四：配線架標簽制作操作實訓
實訓五：線管的布線操作實訓
實訓六：線槽的布線操作實訓
實訓七：電話配電箱及模塊的安裝操作實訓
實訓八：有線電視配電箱及分配器的安裝操作實訓
實訓九：F頭的制作操作實訓
實訓十：110配線架的卡線安裝操作實訓
實訓十一：線路故障的判斷與處理操作實訓
實訓十二：指定線路的連接操作實訓
實訓十三：設計并安裝一個簡易應用系統操作實訓
